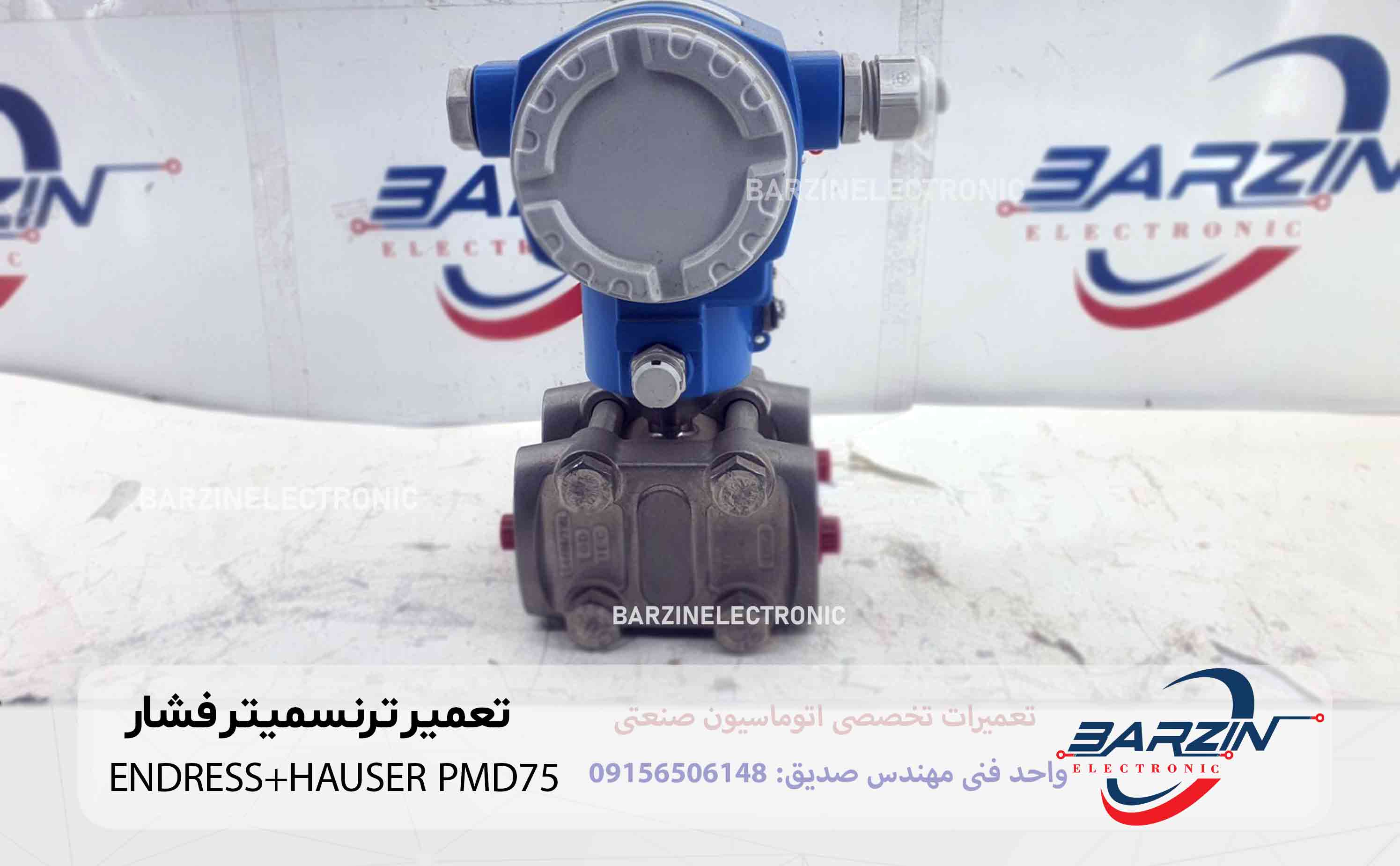

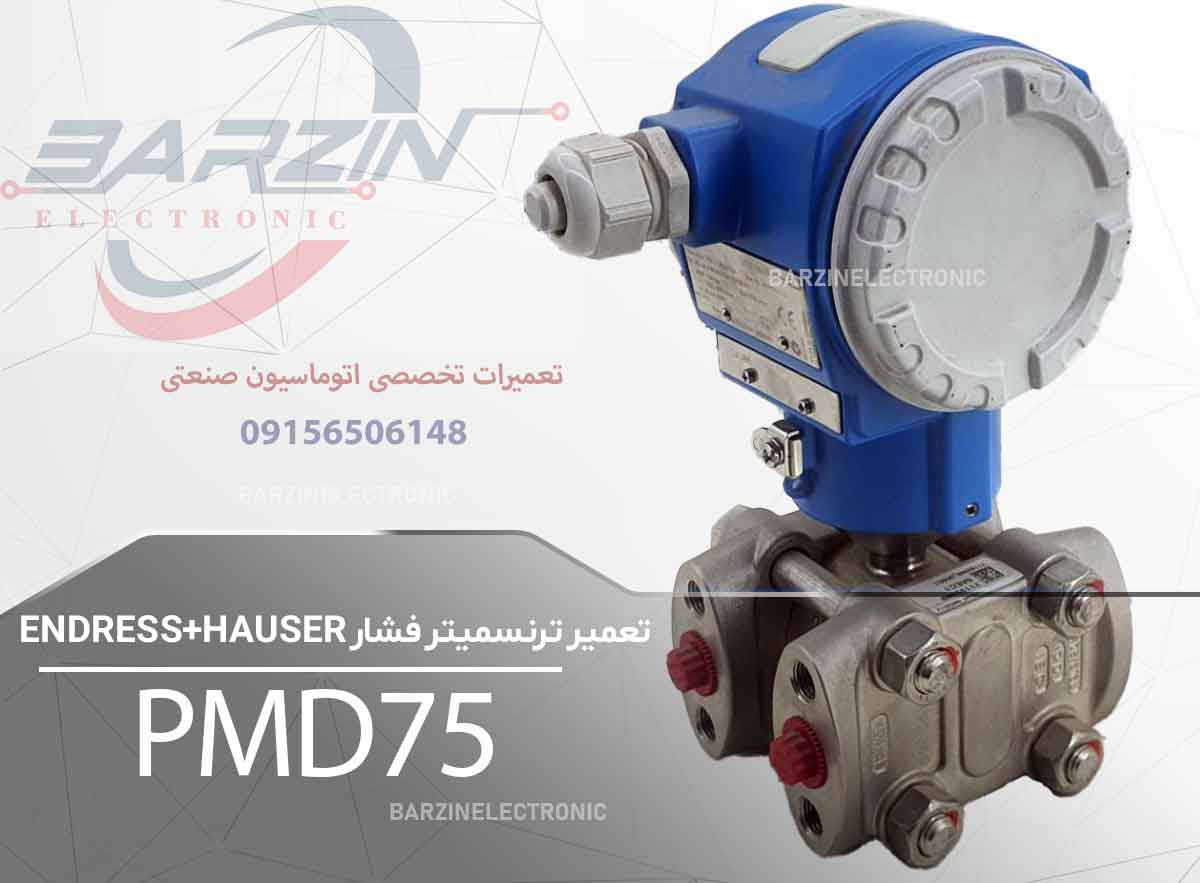

تعمیر ترنسمیتر فشار ENDRESS+HAUSER | تعمیر تخصصی ترانسمیتر فشار اندرس

ترنسمیترهای فشار ENDRESS+HAUSER از تجهیزات مهم در سیستم‌های ابزار دقیق و اتوماسیون صنعتی هستند و برای اندازه‌گیری فشار در فرآیندهای مختلف صنعتی مورد استفاده قرار می‌گیرند. این تجهیزات اطلاعات فشار را از فرآیند دریافت کرده و پس از پردازش، سیگنال مناسب را به سیستم کنترل مانند PLC، DCS یا سایر تجهیزات کنترلی ارسال می‌کنند.

خرابی ترنسمیتر فشار می‌تواند باعث نمایش مقدار اشتباه، نوسان سیگنال، قطع خروجی، ایجاد خطا در سیستم کنترل و در بعضی فرآیندها حتی توقف بخشی از خط تولید شود. به همین دلیل تعمیر این تجهیزات باید با دقت و به صورت مرحله‌به‌مرحله انجام شود.

در مجموعه برزین الکترونیک، ترنسمیترهای فشار ENDRESS+HAUSER از نظر بخش‌های الکترونیکی، تغذیه، مدار اندازه‌گیری، خروجی، اتصالات و عملکرد کلی مورد عیب‌یابی قرار می‌گیرند و پس از انجام تعمیرات، دستگاه تحت تست قرار می‌گیرد.

ترنسمیتر فشار ENDRESS+HAUSER چیست؟

ترنسمیتر فشار یکی از تجهیزات اصلی ابزار دقیق در کارخانه‌ها و واحدهای صنعتی است.

وظیفه اصلی آن اندازه‌گیری فشار یک سیال یا گاز و تبدیل نتیجه اندازه‌گیری به سیگنالی است که سیستم کنترل بتواند آن را دریافت و پردازش کند.

به صورت ساده می‌توان مسیر عملکرد را این‌گونه در نظر گرفت:

فشار فرآیند ← سنسور ← مدار الکترونیکی ← پردازش ← خروجی ترنسمیتر ← PLC یا DCS

بنابراین ترنسمیتر فقط یک سنسور ساده نیست و مجموعه‌ای از قسمت‌های مکانیکی، سنجش و الکترونیکی در عملکرد آن نقش دارند.

ENDRESS+HAUSER نیز طیف گسترده‌ای از تجهیزات اندازه‌گیری فشار و ابزار دقیق را برای کاربردهای صنعتی ارائه کرده است و مدل دقیق دستگاه اهمیت زیادی در تشخیص مشخصات فنی و روش تعمیر دارد.

کاربرد ترنسمیتر فشار اندرس در صنعت

ترنسمیترهای فشار در بخش‌های مختلف صنعت مورد استفاده قرار می‌گیرند.

از جمله:

• صنایع نفت و گاز
• پتروشیمی
• نیروگاه‌ها
• صنایع شیمیایی
• صنایع غذایی
• صنایع دارویی
• کارخانه‌های تولیدی
• سیستم‌های آب و فاضلاب
• صنایع سیمان
• صنایع فولاد
• خطوط انتقال سیالات
• تجهیزات هیدرولیک
• سیستم‌های بخار
• پمپ‌ها
• کمپرسورها

در چنین سیستم‌هایی فشار یکی از پارامترهای مهم فرآیند است و اندازه‌گیری نادرست آن می‌تواند باعث عملکرد نامناسب سیستم کنترل شود.

اهمیت تعمیر تخصصی ترنسمیتر ENDRESS+HAUSER

ترنسمیتر فشار معمولاً مستقیماً با سیستم کنترل ارتباط دارد.

اگر مقدار فشار به اشتباه اندازه‌گیری شود، کنترلر نیز اطلاعات اشتباهی دریافت خواهد کرد.

برای مثال اگر فشار واقعی یک خط تغییر کرده باشد ولی ترنسمیتر مقدار ثابت ارسال کند، PLC یا DCS ممکن است تصور کند شرایط فرآیند هنوز تغییر نکرده است.

به همین دلیل تعمیر ترنسمیتر نباید فقط به روشن شدن دستگاه محدود شود.

بعد از تعمیر باید مشخص شود که:

آیا سنسور درست اندازه‌گیری می‌کند؟

آیا مدار الکترونیکی سالم است؟

آیا خروجی درست تولید می‌شود؟

آیا سیگنال بدون نوسان منتقل می‌شود؟

آیا مقدار اندازه‌گیری‌شده با فشار واقعی مطابقت دارد؟

علائم خرابی ترنسمیتر فشار ENDRESS+HAUSER

خرابی ترنسمیتر می‌تواند به شکل‌های مختلفی دیده شود.

مهم‌ترین علائم عبارت‌اند از:

• نمایش فشار اشتباه
• صفر نشان دادن فشار
• ثابت ماندن مقدار فشار
• نوسان سیگنال
• قطع شدن خروجی
• عدم ارسال سیگنال به PLC
• نمایش مقدار غیرواقعی
• تغییر ناگهانی مقدار فشار
• ایجاد خطای سنسور
• مشکل در تغذیه
• عدم ارتباط با سیستم کنترل
• ریست شدن دستگاه
• ایجاد آلارم در سیستم کنترل
• اختلاف بین فشار واقعی و مقدار نمایش داده‌شده

البته این علائم همیشه به معنی خرابی خود ترنسمیتر نیستند.

گاهی مشکل از کابل، منبع تغذیه، اتصالات یا حتی خود فرآیند است.

تعمیر ترنسمیتر ENDRESS+HAUSER که خروجی ندارد

یکی از خرابی‌های مهم ترنسمیترهای فشار، قطع شدن خروجی است.

در این حالت ابتدا باید بررسی شود که تغذیه مناسب به دستگاه می‌رسد یا خیر.

پس از آن باید کابل‌ها و اتصالات بررسی شوند.

اگر تغذیه و سیم‌کشی سالم باشند، نوبت به بررسی مدار الکترونیکی ترنسمیتر می‌رسد.

در این مرحله بخش‌هایی مانند مدار تغذیه، مدار اندازه‌گیری، پردازنده، مدار خروجی و قسمت‌های حفاظتی مورد بررسی قرار می‌گیرند.

تعویض یک قطعه بدون پیدا کردن علت اصلی خرابی می‌تواند باعث برگشت مجدد مشکل شود.

بررسی تغذیه ترنسمیتر فشار

تغذیه مناسب برای عملکرد صحیح مدار الکترونیکی ضروری است.

مشکل در تغذیه می‌تواند باعث:

• قطع شدن خروجی
• نوسان سیگنال
• خاموش شدن دستگاه
• ریست شدن
• نمایش مقدار اشتباه
• عدم ارتباط

شود.

بنابراین یکی از اولین مراحل عیب‌یابی، بررسی وضعیت تغذیه و مسیر ورود آن به ترنسمیتر است.

بررسی کابل و سیم‌کشی ترنسمیتر

در محیط صنعتی، کابل‌ها ممکن است در معرض شرایط سخت قرار داشته باشند.

عواملی مانند:

• حرارت
• رطوبت
• لرزش
• کشیدگی
• خوردگی
• آسیب مکانیکی
• نویز الکتریکی

می‌توانند روی عملکرد سیگنال تأثیر بگذارند.

بنابراین هنگام تعمیر ترنسمیتر فشار، مسیر سیم‌کشی نیز باید بررسی شود.

بررسی اتصالات ENDRESS+HAUSER

شل بودن یا اکسید شدن اتصالات می‌تواند باعث ایجاد خطاهای متناوب شود.

گاهی دستگاه در کارگاه درست کار می‌کند اما در محل نصب دچار مشکل می‌شود.

در چنین شرایطی باید ترمینال‌ها، کانکتورها و اتصالات به صورت کامل بررسی شوند.

ترنسمیتر فشار مقدار اشتباه نشان می‌دهد

یکی از مشکلاتی که در تجهیزات ابزار دقیق مشاهده می‌شود، اختلاف بین فشار واقعی و فشار نمایش داده‌شده است.

برای مثال ممکن است فشار واقعی تغییر کند اما مقدار خروجی ترنسمیتر تغییر مناسبی نداشته باشد.

این مشکل می‌تواند به دلایل مختلفی ایجاد شود:

• مشکل سنسور
• خرابی مدار اندازه‌گیری
• مشکل تغذیه
• تنظیمات نامناسب
• تغییر شرایط فرآیند
• گرفتگی مسیر فشار
• مشکل کابل
• خطای سیستم کنترل

بنابراین باید مرحله‌به‌مرحله علت مشخص شود.

خرابی سنسور فشار

سنسور مهم‌ترین قسمت در فرآیند اندازه‌گیری فشار است.

اگر قسمت سنجش دچار مشکل شود، ترنسمیتر ممکن است مقدار فشار را به صورت نادرست تشخیص دهد.

علائم احتمالی شامل:

• ثابت ماندن مقدار
• صفر شدن خروجی
• نوسان
• پاسخ کند
• اختلاف با فشار واقعی

است.

در چنین شرایطی باید مشخص شود که مشکل از سنسور است یا مدار الکترونیکی مرتبط با آن.

تعمیر برد الکترونیکی ترنسمیتر ENDRESS+HAUSER

در صورتی که عیب از مدار الکترونیکی باشد، برد باید به صورت تخصصی بررسی شود.

قسمت‌هایی که می‌توانند مورد بررسی قرار بگیرند شامل:

• مدار تغذیه
• قطعات حفاظتی
• مدار اندازه‌گیری
• مدار پردازش
• مدار خروجی
• قطعات SMD
• کانکتورها
• مسیرهای PCB

هستند.

در تعمیر برد ابزار دقیق، دقت بسیار مهم است؛ زیرا حتی تغییر کوچک در مدار اندازه‌گیری می‌تواند روی دقت نهایی دستگاه اثر بگذارد.

نوسان سیگنال ترنسمیتر فشار

اگر فشار فرآیند ثابت است ولی خروجی ترنسمیتر دائماً تغییر می‌کند، باید علت نوسان مشخص شود.

دلایل احتمالی شامل:

• خرابی سنسور
• مشکل مدار الکترونیکی
• تغذیه نامناسب
• نویز
• کابل نامناسب
• اتصال ضعیف
• مشکل ارت
• تغییر واقعی فشار فرآیند

است.

در محیط‌های صنعتی، وجود موتور، کنتاکتور، اینورتر و تجهیزات قدرت در نزدیکی کابل‌های ابزار دقیق نیز می‌تواند باعث ایجاد نویز شود.

تأثیر نویز روی ترنسمیتر فشار

ترنسمیترهای نصب‌شده در محیط صنعتی ممکن است در کنار تجهیزات قدرت فعالیت کنند.

اگر کابل ابزار دقیق به شکل نامناسب در کنار کابل‌های قدرت قرار گرفته باشد، احتمال ایجاد اختلال در سیگنال وجود دارد.

به همین دلیل در عیب‌یابی باید علاوه بر خود دستگاه، شرایط نصب و کابل‌کشی نیز در نظر گرفته شود.

بررسی ارتباط ترنسمیتر با PLC و DCS

ترنسمیتر یکی از قسمت‌های یک زنجیره کامل کنترل است.

این زنجیره می‌تواند به صورت زیر باشد:

ترنسمیتر → کابل → کارت ورودی → PLC / DCS → برنامه کنترل

اگر مقدار فشار روی ترنسمیتر درست باشد اما در PLC اشتباه نمایش داده شود، لزوماً مشکل از ترنسمیتر نیست.

بنابراین باید محل ایجاد خطا مشخص شود.

تعمیر ترنسمیتر فشار اندرس که صفر نشان می‌دهد

اگر دستگاه مقدار صفر نشان دهد، ابتدا باید بررسی شود که فشار واقعی در محل اندازه‌گیری وجود دارد یا خیر.

پس از آن مسیر فشار و اتصالات بررسی می‌شوند.

در صورت سالم بودن این قسمت‌ها، سنسور و مدار الکترونیکی بررسی خواهند شد.

گاهی نیز تنظیمات و محدوده اندازه‌گیری دستگاه باید بررسی شود.

تعمیر ترنسمیتر ENDRESS+HAUSER با سیگنال ناپایدار

اگر خروجی ترنسمیتر ناپایدار باشد، باید مشخص شود نوسان از خود دستگاه است یا فرآیند.

به همین دلیل بهتر است فشار واقعی با یک مرجع مناسب مقایسه شود.

اگر فشار واقعی ثابت باشد ولی خروجی ترنسمیتر نوسان داشته باشد، بررسی مدار الکترونیکی، سنسور، تغذیه، کابل و نویز اهمیت پیدا می‌کند.

عیب‌یابی ترنسمیتر فشار ENDRESS+HAUSER از صفر تا صد

برای تعمیر اصولی، این ترتیب را انجام می‌دهیم:

مرحله اول — بررسی ظاهری

بدنه، محل اتصال، کابل، کانکتورها و آثار آسیب بررسی می‌شوند.

مرحله دوم — بررسی پلاک دستگاه

مدل کامل، شماره سریال، محدوده اندازه‌گیری و مشخصات دستگاه ثبت می‌شود.

مرحله سوم — بررسی تغذیه

تغذیه ورودی و وضعیت مدار داخلی بررسی می‌شود.

مرحله چهارم — بررسی کابل

قطعی، اتصال نامناسب و آسیب کابل بررسی می‌شود.

مرحله پنجم — بررسی اتصالات

ترمینال‌ها و کانکتورها بررسی می‌شوند.

مرحله ششم — بررسی خروجی

سیگنال خروجی دستگاه بررسی می‌شود.

مرحله هفتم — بررسی سنسور

قسمت اندازه‌گیری فشار بررسی می‌شود.

مرحله هشتم — بررسی برد

مدار تغذیه، اندازه‌گیری، پردازش و خروجی بررسی می‌شوند.

مرحله نهم — بررسی ارتباط

ارتباط با PLC یا DCS بررسی می‌شود.

مرحله دهم — تست نهایی

دستگاه بعد از تعمیر تحت تست عملکرد قرار می‌گیرد.

کالیبراسیون ترنسمیتر فشار بعد از تعمیر

یکی از مهم‌ترین مراحل پس از تعمیر، بررسی دقت اندازه‌گیری است.

صرفاً روشن شدن ترنسمیتر کافی نیست.

باید مشخص شود که دستگاه در برابر فشار واقعی چه پاسخی ایجاد می‌کند.

برای این کار در صورت وجود تجهیزات مناسب، دستگاه در چند نقطه مورد بررسی قرار می‌گیرد.

برای مثال:

نقطه صفر

نقطه میانی

نقطه بالای محدوده

با مقایسه مقادیر اندازه‌گیری‌شده با مرجع، می‌توان عملکرد دستگاه را ارزیابی کرد.

تست نهایی ترنسمیتر ENDRESS+HAUSER

پس از تعمیر، موارد زیر بررسی می‌شوند:

• تغذیه
• خروجی
• ثبات سیگنال
• پاسخ به تغییر فشار
• عملکرد سنسور
• مدار الکترونیکی
• ارتباط
• اتصالات
• عدم وجود خطای غیرعادی

در صورت دسترسی به تجهیزات تست مناسب، عملکرد دستگاه در چند نقطه فشار نیز بررسی می‌شود.

دلایل خرابی ترنسمیتر فشار ENDRESS+HAUSER

عوامل مختلفی می‌توانند باعث خرابی ترنسمیتر شوند.

نوسان برق

تغذیه نامناسب می‌تواند به مدار الکترونیکی آسیب بزند.

فشار بیش از محدوده

قرار گرفتن در شرایط خارج از محدوده کاری می‌تواند به قسمت اندازه‌گیری آسیب برساند.

دمای بالا

حرارت زیاد می‌تواند باعث کاهش عمر قطعات الکترونیکی شود.

رطوبت

رطوبت و خوردگی می‌توانند به برد و اتصالات آسیب بزنند.

لرزش

لرزش شدید و مداوم می‌تواند باعث آسیب مکانیکی یا شل شدن اتصالات شود.

نویز

نویز محیط صنعتی می‌تواند روی سیگنال اندازه‌گیری تأثیر بگذارد.

فرسودگی قطعات

کارکرد طولانی‌مدت نیز می‌تواند باعث کاهش عملکرد بعضی از قسمت‌ها شود.

تعمیر تخصصی ترنسمیتر فشار اندرس در برزین الکترونیک

در مجموعه برزین الکترونیک، تجهیزات الکترونیک صنعتی و ابزار دقیق مورد بررسی و تعمیر قرار می‌گیرند.

برای ترنسمیترهای فشار ENDRESS+HAUSER، بسته به نوع خرابی، قسمت‌های مختلف دستگاه می‌توانند مورد بررسی قرار بگیرند:

• عیب‌یابی ترنسمیتر
• بررسی سنسور
• بررسی مدار تغذیه
• تعمیر برد الکترونیکی
• بررسی خروجی
• بررسی اتصالات
• بررسی خطای اندازه‌گیری
• بررسی ارتباط با PLC و DCS
• تست عملکرد
• بررسی دقت اندازه‌گیری

چه اطلاعاتی برای تعمیر ترنسمیتر ENDRESS+HAUSER لازم است؟

اگر قرار است دستگاه برای تعمیر ارسال شود، بهتر است اطلاعات زیر نیز همراه آن باشد:

• عکس کامل دستگاه
• عکس پلاک
• مدل کامل
• شماره سریال
• محدوده اندازه‌گیری
• نوع خروجی
• شرح خرابی
• مقدار فشاری که نشان می‌دهد
• کد خطا در صورت وجود
• شرایطی که خرابی در آن اتفاق افتاده است

عکس پلاک دستگاه بسیار مهم است.

دلیلش این است که ENDRESS+HAUSER مدل‌ها و سری‌های مختلفی از ترنسمیترهای فشار دارد و مشخصات فنی و روش عیب‌یابی دقیق باید بر اساس مدل واقعی دستگاه تعیین شود.

سوالات متداول تعمیر ترنسمیتر فشار ENDRESS+HAUSER

ترنسمیتر فشار ENDRESS+HAUSER چه کاری انجام می‌دهد؟

این تجهیز فشار فرآیند را اندازه‌گیری کرده و اطلاعات آن را به سیستم کنترل منتقل می‌کند.

چرا ترنسمیتر فشار اندرس مقدار اشتباه نشان می‌دهد؟

علت می‌تواند سنسور، مدار الکترونیکی، تغذیه، کابل، اتصالات، تنظیمات یا شرایط فرآیند باشد.

چرا خروجی ترنسمیتر قطع می‌شود؟

ابتدا تغذیه، سیم‌کشی و اتصالات بررسی می‌شوند و در صورت سالم بودن این قسمت‌ها، مدار داخلی دستگاه بررسی خواهد شد.

آیا ترنسمیتر فشار قابل تعمیر است؟

بسته به نوع خرابی، قسمت‌های الکترونیکی، مدار تغذیه، خروجی و بخش‌های مرتبط با اندازه‌گیری قابل بررسی و تعمیر هستند.

آیا بعد از تعمیر باید ترنسمیتر تست شود؟

بله. تست عملکرد بعد از تعمیر اهمیت زیادی دارد و در صورت دسترسی به تجهیزات مناسب، دقت اندازه‌گیری نیز باید بررسی شود.

جمع‌بندی

ترنسمیتر فشار ENDRESS+HAUSER یکی از تجهیزات مهم ابزار دقیق در بسیاری از فرآیندهای صنعتی است. این تجهیز وظیفه اندازه‌گیری فشار و ارسال اطلاعات به سیستم کنترل را بر عهده دارد.

خرابی ترنسمیتر می‌تواند با علائمی مانند قطع خروجی، نوسان سیگنال، نمایش فشار اشتباه، صفر شدن مقدار، خطای سنسور و عدم ارتباط با سیستم کنترل خود را نشان دهد.

در تعمیر تخصصی ترنسمیتر فشار اندرس، ابتدا شرایط فرآیند، تغذیه، کابل و اتصالات بررسی می‌شوند و سپس در صورت نیاز، سنسور و مدارهای الکترونیکی دستگاه مورد عیب‌یابی قرار می‌گیرند.

پس از تعمیر نیز تست عملکرد اهمیت زیادی دارد؛ زیرا هدف فقط روشن شدن دستگاه نیست، بلکه باید مشخص شود ترنسمیتر می‌تواند فشار را به شکل صحیح اندازه‌گیری و سیگنال مناسب را به سیستم کنترل ارسال کند.

تعمیر ترنسمیتر فشار ENDRESS+HAUSER در برزین الکترونیک با هدف عیب‌یابی تخصصی، بررسی مدار الکترونیکی، رفع ایراد و تست عملکرد دستگاه انجام می‌شود.
