تعمیر ترنسمیتر Honeywell ST3000 | تعمیر تخصصی ترانسمیتر فشار هانیول

تعمیر ترنسمیتر Honeywell ST3000 یکی از خدمات تخصصی در زمینه تعمیر تجهیزات ابزار دقیق و سیستم‌های کنترل صنعتی است. ترنسمیترهای فشار سری ST3000 هانیول برای اندازه‌گیری فشار در فرآیندهای صنعتی مورد استفاده قرار می‌گیرند و اطلاعات اندازه‌گیری‌شده را به سیستم کنترل منتقل می‌کنند.

ترنسمیتر فشار در یک سیستم صنعتی فقط یک نمایشگر ساده نیست؛ این تجهیز بخشی از زنجیره اندازه‌گیری و کنترل فرآیند است. فشار اندازه‌گیری‌شده توسط ترنسمیتر می‌تواند برای کنترل پمپ، شیر، کمپرسور، سیستم هیدرولیک، خطوط فرآیندی و تجهیزات مختلف به PLC، DCS یا سایر سیستم‌های کنترل ارسال شود.

به همین دلیل خرابی Honeywell ST3000 ممکن است باعث نمایش فشار اشتباه، نوسان سیگنال، قطع خروجی، ایجاد خطای ابزار دقیق یا حتی توقف بخشی از فرآیند صنعتی شود.

در تعمیر تخصصی ترنسمیتر Honeywell ST3000، تنها روشن شدن دستگاه ملاک سلامت نیست. مدار تغذیه، سنسور فشار، مدار الکترونیکی، خروجی، اتصالات، ارتباطات و عملکرد اندازه‌گیری باید بررسی شوند و در پایان ترنسمیتر تحت تست قرار گیرد.

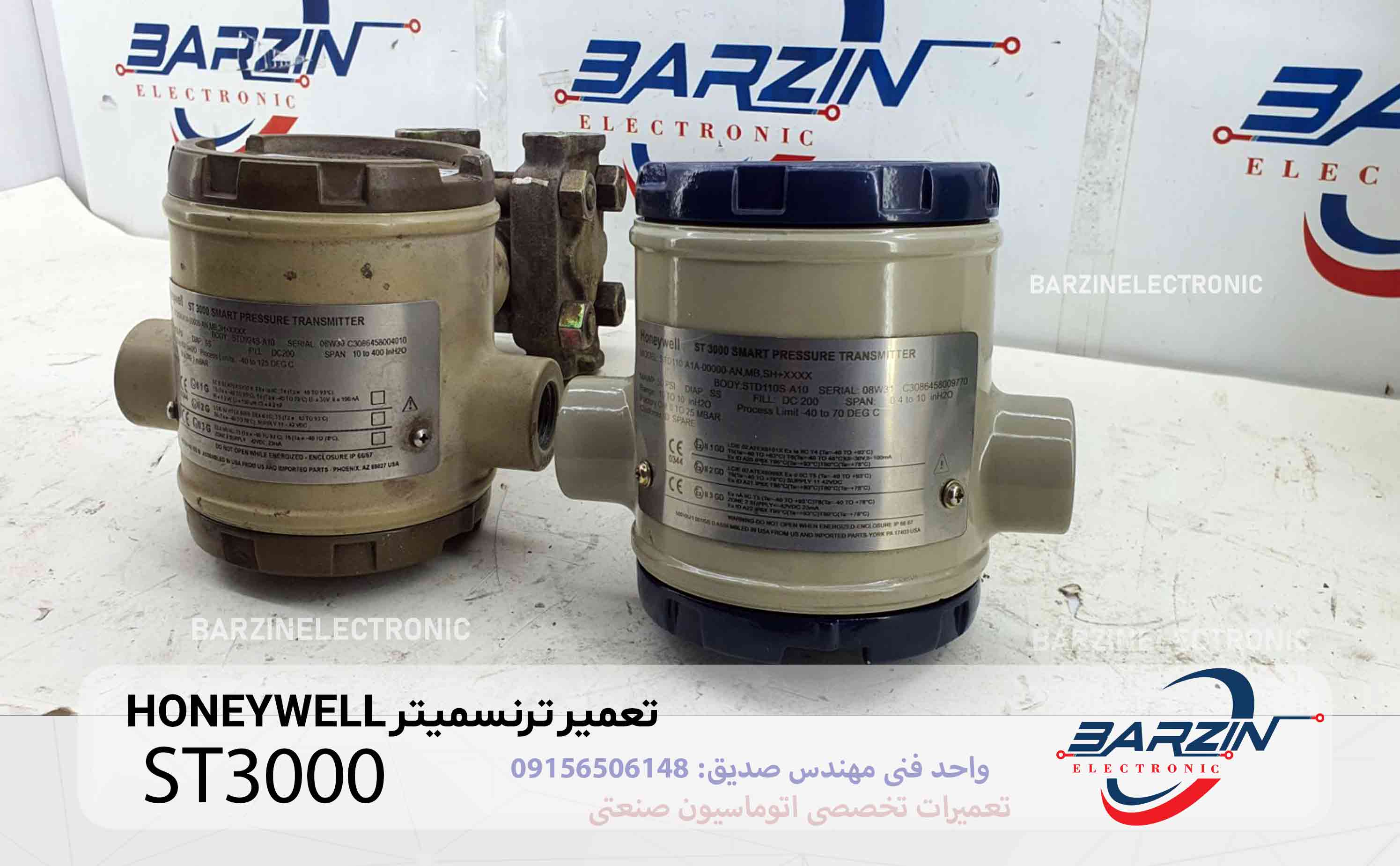

معرفی ترنسمیتر فشار Honeywell ST3000

Honeywell ST3000 یکی از خانواده‌های شناخته‌شده ترنسمیترهای فشار در تجهیزات ابزار دقیق صنعتی است.

این خانواده برای اندازه‌گیری پارامترهای فرآیندی طراحی شده و بسته به مدل و پیکربندی دستگاه می‌تواند در کاربردهای مختلف صنعتی مورد استفاده قرار گیرد.

ترنسمیتر فشار وظیفه دارد فشار فرآیند را دریافت کرده و آن را به یک سیگنال قابل استفاده برای سیستم کنترل تبدیل کند.

به صورت ساده می‌توان عملکرد سیستم را این‌گونه در نظر گرفت:

فشار فرآیند → سنسور → مدار اندازه‌گیری → پردازش الکترونیکی → خروجی ترنسمیتر → PLC / DCS / کنترلر

اگر هر قسمت از این زنجیره دچار مشکل شود، مقدار فشار ممکن است اشتباه نمایش داده شود.

وظیفه ترنسمیتر فشار در سیستم صنعتی

در یک واحد صنعتی، کنترل فشار اهمیت زیادی دارد.

برای مثال ممکن است فشار یک خط لوله باید در محدوده مشخصی باقی بماند.

ترنسمیتر فشار مقدار واقعی فشار را اندازه‌گیری کرده و اطلاعات آن را برای سیستم کنترل ارسال می‌کند.

سیستم کنترل بر اساس این اطلاعات می‌تواند:

• یک شیر را باز یا بسته کند.
• سرعت پمپ را تغییر دهد.
• کمپرسور را کنترل کند.
• یک آلارم ایجاد کند.
• فرآیند را متوقف کند.
• فشار را در محدوده مشخص نگه دارد.

بنابراین خرابی ترنسمیتر می‌تواند مستقیماً روی عملکرد فرآیند تأثیر بگذارد.

کاربردهای Honeywell ST3000

ترنسمیترهای فشار در بسیاری از صنایع کاربرد دارند.

از جمله:

• صنایع نفت و گاز
• پتروشیمی
• نیروگاه‌ها
• صنایع شیمیایی
• صنایع غذایی
• صنایع دارویی
• سیستم‌های آب و فاضلاب
• تجهیزات هیدرولیک
• خطوط فرآیندی
• سیستم‌های بخار
• کمپرسورها
• پمپ‌ها
• تجهیزات اتوماسیون صنعتی

در هر یک از این کاربردها دقت اندازه‌گیری فشار اهمیت زیادی دارد.

علائم خرابی ترنسمیتر Honeywell ST3000

خرابی ترنسمیتر ممکن است با علائم مختلفی ظاهر شود.

مهم‌ترین نشانه‌ها عبارت‌اند از:

• عدم نمایش صحیح فشار
• ثابت ماندن مقدار فشار
• صفر شدن خروجی
• نوسان شدید سیگنال
• قطع شدن خروجی
• تغییر ناگهانی مقدار فشار
• نمایش فشار غیرواقعی
• خطای ارتباطی
• عدم شناسایی ترنسمیتر
• خطای سنسور
• مشکل در تغذیه
• خروجی غیرطبیعی
• عدم ارتباط با سیستم کنترل
• ایجاد آلارم در PLC یا DCS

البته هر کدام از این علائم الزاماً به معنی خرابی خود ترنسمیتر نیست.

ممکن است مشکل از سیم‌کشی، منبع تغذیه، ورودی PLC، شرایط فرآیند یا تجهیزات جانبی باشد.

چرا ترنسمیتر فشار مقدار اشتباه نشان می‌دهد؟

یکی از رایج‌ترین مشکلات ترنسمیترهای فشار، نمایش مقدار اشتباه است.

برای مثال ممکن است فشار واقعی فرآیند تغییر کند ولی مقدار نمایش داده‌شده تقریباً ثابت بماند.

یا ممکن است مقدار فشار بدون تغییر واقعی فرآیند، مرتب بالا و پایین شود.

در این شرایط باید چند قسمت بررسی شوند:

• سنسور فشار
• مدار الکترونیکی
• تغذیه
• کابل
• اتصالات
• شرایط فرآیند
• سیستم کنترل

اگر فقط خود ترنسمیتر بررسی شود، ممکن است علت اصلی مشکل پیدا نشود.

تعمیر ترنسمیتر Honeywell که خروجی ندارد

یکی از خرابی‌های مهم ST3000 قطع شدن خروجی است.

در چنین شرایطی ابتدا باید بررسی شود که آیا تغذیه مناسب به ترنسمیتر می‌رسد یا خیر.

پس از آن سیم‌کشی و اتصالات بررسی می‌شوند.

اگر تغذیه و سیم‌کشی سالم باشند، مدار الکترونیکی ترنسمیتر باید بررسی شود.

در این مرحله ممکن است مدارهای:

• تغذیه
• پردازش
• اندازه‌گیری
• خروجی
• ارتباطات

مورد بررسی قرار گیرند.

بررسی تغذیه Honeywell ST3000

تغذیه مناسب یکی از پایه‌های اصلی عملکرد ترنسمیتر است.

افت ولتاژ یا مشکل در مدار تغذیه می‌تواند باعث:

• قطع خروجی
• نوسان سیگنال
• ریست شدن
• نمایش مقدار اشتباه
• عدم ارتباط

شود.

بنابراین در عیب‌یابی ابتدا باید وضعیت تغذیه در محل اتصال ترنسمیتر بررسی شود.

اگر تغذیه صحیح باشد ولی دستگاه عملکرد مناسبی نداشته باشد، بررسی مدار داخلی ادامه پیدا می‌کند.

بررسی کابل و سیم‌کشی ترنسمیتر

در سیستم‌های ابزار دقیق، کابل و سیم‌کشی اهمیت بسیار زیادی دارند.

کابل ممکن است به دلیل:

• رطوبت
• حرارت
• کشیدگی
• خوردگی
• آسیب مکانیکی
• اتصال نامناسب

دچار مشکل شود.

یک قطعی جزئی نیز می‌تواند باعث ایجاد خطاهای متناوب شود.

خطاهای متناوب معمولاً دشوارتر تشخیص داده می‌شوند، زیرا ممکن است ترنسمیتر در زمان تست اولیه درست کار کند اما هنگام کارکرد واقعی دچار مشکل شود.

بررسی اتصالات Honeywell ST3000

اتصالات ترنسمیتر باید از نظر شل بودن، اکسید شدن و آسیب بررسی شوند.

گاهی یک مشکل ساده در اتصال می‌تواند باعث قطع شدن سیگنال شود.

بنابراین قبل از باز کردن ترنسمیتر، بهتر است:

• سیم‌ها
• ترمینال‌ها
• کانکتورها
• اتصالات
• مسیر کابل

بررسی شوند.

خرابی سنسور فشار Honeywell

قسمت حسگر فشار مهم‌ترین بخش اندازه‌گیری ترنسمیتر است.

اگر سنسور فشار آسیب دیده باشد، ممکن است:

• مقدار فشار اشتباه باشد.
• خروجی ثابت بماند.
• مقدار فشار نوسان داشته باشد.
• پاسخ ترنسمیتر کند شود.
• دستگاه خطای اندازه‌گیری ایجاد کند.

در این حالت تعمیرکار باید ابتدا مشخص کند مشکل از قسمت سنجش فشار است یا مدار الکترونیکی.

تأثیر شرایط فرآیند روی ترنسمیتر

گاهی ترنسمیتر سالم است اما شرایط فرآیند باعث می‌شود مقدار اندازه‌گیری‌شده غیرطبیعی به نظر برسد.

برای مثال:

• فشار بیش از محدوده
• دمای زیاد
• لرزش
• ضربه
• گرفتگی مسیر
• وجود رسوب
• تغییرات سریع فرآیند

می‌توانند روی عملکرد سیستم اندازه‌گیری تأثیر بگذارند.

بنابراین هنگام عیب‌یابی باید شرایط واقعی فرآیند نیز در نظر گرفته شود.

نوسان سیگنال ترنسمیتر Honeywell ST3000

اگر خروجی ترنسمیتر دائماً در حال نوسان باشد، چند احتمال وجود دارد.

مشکل می‌تواند از:

• خود سنسور
• مدار الکترونیکی
• تغذیه
• کابل
• نویز
• زمین
• شرایط فرآیند

باشد.

در محیط‌های صنعتی، وجود اینورتر، موتور، کنتاکتور و تجهیزات قدرت در کنار کابل‌های ابزار دقیق می‌تواند باعث ایجاد نویز شود.

به همین دلیل مسیر کابل ابزار دقیق باید به شکل مناسب اجرا شود.

تأثیر نویز صنعتی بر ترنسمیتر

تجهیزات قدرت می‌توانند میدان‌های الکترومغناطیسی ایجاد کنند.

اگر کابل ابزار دقیق در کنار کابل قدرت قرار گرفته باشد یا شیلدینگ و ارت مناسب نباشد، احتمال ایجاد اختلال در سیگنال افزایش پیدا می‌کند.

در این شرایط ممکن است کاربر تصور کند ترنسمیتر خراب شده است، در حالی که مشکل از شرایط نصب و کابل‌کشی است.

بررسی خروجی ترنسمیتر

بسته به مدل و پیکربندی ST3000، نوع خروجی و روش ارتباط می‌تواند متفاوت باشد.

به همین دلیل هنگام تعمیر باید مدل کامل درج‌شده روی پلاک بررسی شود.

این موضوع اهمیت زیادی دارد؛ زیرا ST3000 یک خانواده محصول است و مشخصات تمام مدل‌های آن یکسان نیست.

برای تعمیر دقیق بهتر است اطلاعات زیر ثبت شوند:

• Model
• Serial Number
• Range
• نوع خروجی
• مشخصات تغذیه
• نوع اتصال
• اطلاعات پلاک

ارتباط ترنسمیتر با PLC و DCS

ترنسمیتر معمولاً بخشی از یک زنجیره بزرگ‌تر است.

برای مثال:

ترنسمیتر → سیستم ورودی → PLC یا DCS → برنامه کنترل → خروجی → تجهیزات فرآیند

اگر در هر قسمت این مسیر مشکلی ایجاد شود، مقدار فشار ممکن است اشتباه دیده شود.

بنابراین در عیب‌یابی باید مشخص شود:

آیا ترنسمیتر مقدار درست تولید می‌کند؟

آیا کابل مقدار را درست منتقل می‌کند؟

آیا ورودی سیستم کنترل مقدار را درست دریافت می‌کند؟

این تفکیک باعث جلوگیری از تعمیر اشتباه می‌شود.

تعمیر برد الکترونیکی Honeywell ST3000

اگر مشخص شود مشکل از قسمت الکترونیکی است، برد باید بررسی شود.

این بررسی می‌تواند شامل:

• مدار تغذیه
• قطعات حفاظتی
• مدار پردازش
• مدار اندازه‌گیری
• مدار خروجی
• کانکتورها
• قطعات SMD
• مسیرهای PCB

باشد.

در تعمیر برد ترنسمیتر، دقت اهمیت زیادی دارد؛ زیرا کوچک‌ترین تغییر در مدار اندازه‌گیری می‌تواند روی دقت خروجی تأثیر بگذارد.

تعمیر مدار تغذیه ترنسمیتر

مدار تغذیه وظیفه تأمین ولتاژ مورد نیاز بخش‌های مختلف الکترونیکی را دارد.

خرابی این مدار ممکن است باعث شود دستگاه:

• روشن نشود.
• خروجی نداشته باشد.
• ناپایدار شود.
• ریست شود.
• مقدار اشتباه نمایش دهد.

بنابراین در صورت مشاهده خرابی تغذیه، باید علت اصلی آن نیز پیدا شود.

تعمیر ترنسمیتر برای سیستم‌های ابزار دقیق

ترنسمیتر فشار یکی از تجهیزات اصلی Instrumentation است.

در یک سیستم ابزار دقیق، سنسورها و ترنسمیترها اطلاعات فرآیند را به سیستم کنترل ارسال می‌کنند.

اگر اطلاعات اشتباه باشند، سیستم کنترل نیز تصمیم اشتباه خواهد گرفت.

به همین دلیل تعمیر ترنسمیتر باید با تست عملکرد واقعی همراه باشد.

عیب‌یابی Honeywell ST3000 از صفر تا صد

برای تعمیر اصولی این تجهیز می‌توان این مراحل را انجام داد:

مرحله اول — بررسی ظاهری

بدنه، اتصالات، کابل و آثار آسیب بررسی می‌شوند.

مرحله دوم — بررسی پلاک

مدل کامل و مشخصات فنی ثبت می‌شوند.

مرحله سوم — بررسی تغذیه

ولتاژ تغذیه در محل اتصال اندازه‌گیری می‌شود.

مرحله چهارم — بررسی کابل

قطعی و اتصال نامناسب کابل بررسی می‌شود.

مرحله پنجم — بررسی اتصالات

ترمینال‌ها و کانکتورها بررسی می‌شوند.

مرحله ششم — بررسی خروجی

سیگنال خروجی بررسی می‌شود.

مرحله هفتم — بررسی سنسور

قسمت سنجش فشار بررسی می‌شود.

مرحله هشتم — بررسی برد

مدارهای الکترونیکی و تغذیه بررسی می‌شوند.

مرحله نهم — بررسی ارتباط

ارتباط با سیستم کنترل بررسی می‌شود.

مرحله دهم — تست نهایی

ترنسمیتر پس از تعمیر در شرایط مناسب تست می‌شود.

تعمیر ترنسمیتر Honeywell ST3000 که فشار را صفر نشان می‌دهد

اگر دستگاه همیشه صفر نشان دهد، چند احتمال وجود دارد.

ممکن است:

• فشار واقعاً وجود نداشته باشد.
• مسیر فشار مسدود باشد.
• سنسور مشکل داشته باشد.
• مدار اندازه‌گیری خراب باشد.
• خروجی مشکل داشته باشد.
• تنظیمات دستگاه صحیح نباشد.

بنابراین باید قبل از تشخیص خرابی، فشار واقعی فرآیند با یک مرجع مناسب مقایسه شود.

تعمیر ترنسمیتر Honeywell ST3000 با خروجی ناپایدار

اگر خروجی مرتب تغییر می‌کند، ابتدا باید شرایط فرآیند بررسی شود.

اگر فشار واقعی ثابت باشد ولی خروجی تغییر کند، بررسی موارد زیر ضروری است:

• تغذیه
• کابل
• نویز
• مدار اندازه‌گیری
• سنسور
• اتصالات

انجام شود.

اهمیت کالیبراسیون پس از تعمیر

در ترنسمیتر فشار، روشن شدن دستگاه به معنی پایان تعمیر نیست.

حتی اگر خروجی ایجاد شود، باید بررسی شود که آیا مقدار خروجی با فشار واقعی مطابقت دارد یا خیر.

به همین دلیل پس از تعمیر، در صورت دسترسی به تجهیزات مرجع مناسب، ترنسمیتر باید در چند نقطه مختلف مورد بررسی قرار گیرد.

برای مثال:

نقطه صفر

نقطه میانی

نقطه بالاتر محدوده

با این کار مشخص می‌شود پاسخ ترنسمیتر در محدوده کاری مورد نظر مناسب است یا خیر.

تست نهایی Honeywell ST3000

پس از پایان تعمیر، موارد زیر بررسی می‌شوند:

• روشن شدن دستگاه
• تغذیه
• خروجی
• ثبات سیگنال
• پاسخ به تغییر فشار
• عملکرد مدار اندازه‌گیری
• عملکرد ارتباطی
• اتصالات
• عدم ایجاد خطای غیرعادی

در صورت امکان، تست باید با یک منبع فشار مرجع و تجهیزات اندازه‌گیری مناسب انجام شود.

دلایل خرابی ترنسمیتر Honeywell ST3000

عوامل مختلفی می‌توانند باعث خرابی شوند:

نوسان تغذیه

تغذیه نامناسب می‌تواند مدار الکترونیکی را تحت تأثیر قرار دهد.

افزایش فشار

قرار گرفتن در شرایط خارج از محدوده کاری می‌تواند به بخش اندازه‌گیری آسیب برساند.

دمای بالا

حرارت زیاد عمر قطعات را کاهش می‌دهد.

رطوبت

نفوذ رطوبت باعث خوردگی و آسیب اتصالات می‌شود.

لرزش

لرزش مداوم می‌تواند روی اتصالات و قسمت‌های مکانیکی اثر بگذارد.

نویز

نویز محیط صنعتی می‌تواند روی سیگنال تأثیر بگذارد.

فرسودگی

استفاده طولانی‌مدت می‌تواند باعث کاهش عملکرد برخی قطعات شود.

نکات نگهداری ترنسمیتر فشار Honeywell

برای افزایش عمر ترنسمیتر بهتر است:

• کابل‌ها مرتب بررسی شوند.
• اتصالات شل نباشند.
• از ورود رطوبت جلوگیری شود.
• دمای محیط کنترل شود.
• مسیر کابل از کابل قدرت جدا باشد.
• ارت و شیلدینگ مناسب باشد.
• محدوده فشار مجاز رعایت شود.
• در صورت مشاهده نوسان غیرطبیعی، دستگاه بررسی شود.
• شرایط فرآیند مرتب کنترل شود.

تعمیر تخصصی Honeywell ST3000 در برزین الکترونیک

در مجموعه برزین الکترونیک، تجهیزات الکترونیک صنعتی و ابزار دقیق مورد عیب‌یابی و تعمیر قرار می‌گیرند.

برای ترنسمیتر Honeywell ST3000، بسته به نوع خرابی، بخش‌های مختلف می‌توانند مورد بررسی قرار گیرند:

• عیب‌یابی ترنسمیتر
• بررسی سنسور فشار
• بررسی مدار تغذیه
• بررسی برد الکترونیکی
• بررسی خروجی
• بررسی کابل و اتصالات
• بررسی خطای اندازه‌گیری
• بررسی ارتباط با PLC و DCS
• تست عملکرد
• بررسی دقت اندازه‌گیری

برای تعمیر Honeywell ST3000 چه اطلاعاتی لازم است؟

برای تشخیص دقیق‌تر بهتر است همراه دستگاه موارد زیر ارائه شود:

• عکس کامل ترنسمیتر
• عکس پلاک
• Model Number
• Serial Number
• Range
• نوع خروجی
• شرح خرابی
• مقدار فشاری که نمایش می‌دهد
• کد خطا در صورت وجود
• شرایطی که خرابی در آن اتفاق افتاده است

عکس پلاک بسیار مهم است؛ چون ST3000 یک خانواده از ترنسمیترهاست و مشخصات مدل‌های مختلف می‌تواند با هم متفاوت باشد.

سوالات متداول تعمیر Honeywell ST3000

ترنسمیتر Honeywell ST3000 چه کاری انجام می‌دهد؟

این تجهیز برای اندازه‌گیری پارامتر فشار در فرآیندهای صنعتی و ارسال اطلاعات اندازه‌گیری‌شده به سیستم کنترل استفاده می‌شود.

چرا Honeywell ST3000 فشار را اشتباه نشان می‌دهد؟

علت می‌تواند سنسور، مدار الکترونیکی، تغذیه، کابل، اتصالات یا حتی شرایط واقعی فرآیند باشد.

چرا خروجی ترنسمیتر قطع شده است؟

ابتدا تغذیه، سیم‌کشی و اتصالات بررسی می‌شوند و در صورت سالم بودن این بخش‌ها، مدار داخلی ترنسمیتر بررسی خواهد شد.

آیا خرابی ترنسمیتر می‌تواند باعث توقف خط تولید شود؟

بله. اگر سیستم کنترل به اطلاعات فشار ترنسمیتر وابسته باشد، خرابی آن می‌تواند باعث ایجاد آلارم یا توقف فرآیند شود.

آیا Honeywell ST3000 قابل تعمیر است؟

بسته به نوع خرابی، بخش‌های الکترونیکی، تغذیه، خروجی و قسمت‌های مرتبط با اندازه‌گیری قابل بررسی و تعمیر هستند.

آیا بعد از تعمیر باید ترنسمیتر تست شود؟

بله. علاوه بر بررسی روشن شدن و خروجی، بهتر است عملکرد ترنسمیتر در برابر فشار مرجع نیز بررسی شود.

جمع‌بندی

ترنسمیتر Honeywell ST3000 یکی از تجهیزات مهم ابزار دقیق در سیستم‌های صنعتی است و وظیفه آن اندازه‌گیری فشار و انتقال اطلاعات به سیستم کنترل است.

خرابی این تجهیز می‌تواند به صورت نمایش فشار اشتباه، نوسان خروجی، قطع سیگنال، عدم ارتباط، خطای اندازه‌گیری یا عملکرد نادرست سیستم کنترل ظاهر شود.

در تعمیر تخصصی Honeywell ST3000، ابتدا تغذیه، کابل، اتصالات و شرایط فرآیند بررسی می‌شوند و سپس در صورت نیاز سنسور فشار، مدار الکترونیکی، مدار تغذیه و خروجی مورد بررسی قرار می‌گیرند.

در پایان نیز باید عملکرد ترنسمیتر در شرایط مناسب تست شود تا مشخص شود مقدار اندازه‌گیری‌شده و سیگنال خروجی با شرایط واقعی مطابقت دارند.

تعمیر ترنسمیتر Honeywell ST3000 در برزین الکترونیک با هدف عیب‌یابی تخصصی، تعمیر مدار الکترونیکی و تست عملکرد تجهیز انجام می‌شود.
