تعمیر اینورتر اشنایدر ATV6AHD75N4Z

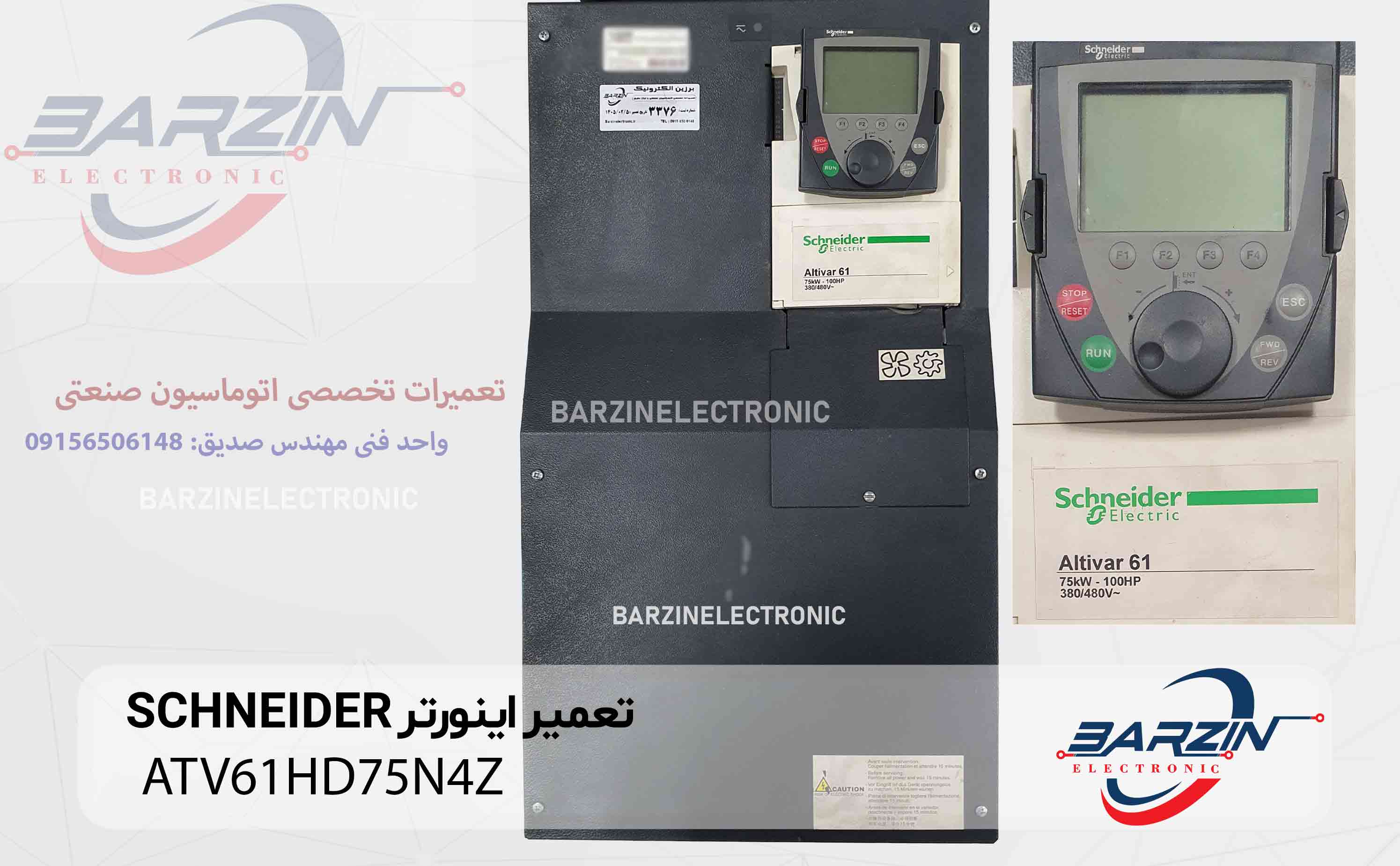

تعمیر تخصصی اینورتر اشنایدر SCHNEIDER مدل ATV61HD75N4Z (ATV6AHD75N4Z)

منوآل رسمی

https://barzinelectronic.ir/wp-content/uploads/2026/05/ATV61HD75N4Z-ALTIVAR-61.pdf

۱. معرفی کلی محصول

اینورتر ATV61HD75N4Z از خانواده Altivar 61 شرکت Schneider Electric یکی از درایوهای صنعتی قدرتمند برای کنترل موتورهای سه‌فاز AC در کاربردهای صنعتی سنگین و نیمه‌سنگین است.

مدلی که شما نوشتید (ATV6AHD75N4Z) به احتمال زیاد همان ATV61HD75N4Z است که در بازار با اشتباه تایپی شناخته می‌شود.

این مدل دارای توان:

75kW
100HP

است و برای کار مداوم صنعتی طراحی شده است.

سری Altivar 61 برای کاربردهای:

HVAC
Pump
Fan
Compressor
Process Industry

تولید شده است.

منوآل

ATV6AHD75N4Z

https://barzinelectronic.ir/wp-content/uploads/2026/05/ATV61HD75N4Z-ALTIVAR-61.pdf

۲. نقش اینورتر در اتوماسیون صنعتی

وظایف اصلی:

کنترل دور موتور
کنترل گشتاور
کنترل جریان
کاهش جریان استارت
کاهش استهلاک مکانیکی
افزایش راندمان سیستم
بهینه‌سازی مصرف انرژی

مزیت اصلی:

راه‌اندازی نرم موتور

۳. ساختار و اجزای اصلی اینورتر

۳-۱. بخش ورودی (Input Rectifier)

وظیفه:

تبدیل برق AC به DC

اجزا:

پل دیود
فیلتر EMI
مدار Soft Charge

خرابی رایج:

سوختن دیودها

۳-۲. باس DC (DC Bus)

اجزا:

خازن‌های الکترولیتی
مقاومت تخلیه
مدار اندازه‌گیری ولتاژ

وظیفه:

ذخیره انرژی

خرابی رایج:

خرابی خازن

۳-۳. ماژول قدرت (IGBT Module)

وظیفه:

تولید PWM

مهم‌ترین بخش تعمیراتی

خرابی رایج:

اتصال کوتاه IGBT

۳-۴. برد کنترل (Control Board)

اجزا:

CPU
EEPROM
Driver Board
Optocoupler

خرابی رایج:

CPU Fault

۳-۵. سیستم خنک‌کاری

فن
هیت سینک
ترمیستور

خرابی رایج:

خرابی فن

۳-۶. مدار پری‌شارژ

وظیفه:

شارژ اولیه خازن‌ها

خرابی رایج:

خرابی مقاومت پری‌شارژ

۳-۷. مدار حفاظت

اضافه جریان
اضافه ولتاژ
افت ولتاژ
اضافه حرارت
خطای اتصال زمین

۴. جدول مشخصات فنی (دیتاشیت)

مشخصه فنی	مقدار / توضیح
مدل	ATV61HD75N4Z
برند	Schneider Electric
سری	Altivar 61
توان	75kW
اسب بخار	100HP
ولتاژ ورودی	380–480VAC
تعداد فاز	3 فاز
فرکانس ورودی	50/60Hz
فرکانس خروجی	0–500Hz
نوع کنترل	V/F + Vector
درجه حفاظت	IP20
کاربرد	صنعتی سنگین

مشخصات رسمی Altivar 61 نشان می‌دهد این مدل برای توان 75kW و شبکه سه‌فاز 380 تا 480 ولت طراحی شده است.

۵. اصول عملکرد اینورتر

فرآیند عملکرد:

AC → Rectifier → DC Bus → PWM → Motor

مراحل:

دریافت برق
یکسوسازی
ذخیره انرژی
تولید فرکانس متغیر
کنترل سرعت موتور

۶. کاربردهای رایج

پمپ صنعتی
فن صنعتی
کمپرسور
خطوط تولید
نوار نقاله
سیستم تهویه
میکسر صنعتی
اکسترودر

۷. مزایا و معایب

جدول مزایا

مزیت	توضیح
توان بالا	مناسب بار سنگین
کیفیت بالا	صنعتی حرفه‌ای
کنترل دقیق	مناسب فرآیند
حفاظت کامل	امنیت بالا
قابلیت شبکه	Modbus/CANopen
عمر بالا	صنعتی

جدول معایب

عیب	توضیح
قیمت بالا	هزینه زیاد
تعمیر تخصصی	نیازمند متخصص
حساس به گرما	نیاز به تهویه
حساس به برق بد	نیاز به برق پایدار

۸. خطاهای رایج و راهکارها

جدول عیب‌یابی

خطا	علت	راهکار
روشن نمی‌شود	خرابی پاور	تست پاور
خطای جریان	اتصال کوتاه	تست IGBT
داغ شدن	خرابی فن	تعویض فن
قطع خروجی	خرابی درایور	تست برد
خطای شبکه	خرابی کابل	بررسی کابل
لرزش موتور	پارامتر غلط	تنظیم پارامتر

۹. جدول کد خطاهای رایج

کد خطا	عنوان	علت	راهکار
OCF	Over Current	اضافه جریان	تست موتور
OHF	Over Heat	دمای بالا	تست فن
CrF	Precharge Fault	خرابی پری‌شارژ	تست مقاومت
InF	Internal Fault	خطای داخلی	بررسی برد
USF	Under Voltage	افت ولتاژ	بررسی برق
OSF	Over Voltage	ولتاژ بالا	تست ورودی
SCF	Short Circuit	اتصال کوتاه	تست IGBT
PHF	Phase Fault	قطع فاز	بررسی ورودی
ObF	Brake Fault	خرابی ترمز	تست مدار
CFF	Configuration Fault	خطای تنظیمات	ریست پارامتر

کدهای خطا از مستندات سری Altivar 61 استخراج شده‌اند.

۱۰. فرآیند تخصصی تعمیرات

مراحل:

بررسی ظاهری
تست ورودی برق
تست پل دیود
تست خازن باس
تست IGBT
تست درایور
تست CPU
تست فن
تست خروجی

ابزارها:

مولتی‌متر
اسیلوسکوپ
تستر IGBT
لامپ سری
منبع تغذیه
مگااهم متر

۱۱. مشکلات رایج

سوختن IGBT
خرابی فن
خرابی پاور داخلی
خرابی خازن
خرابی CPU
خرابی EEPROM
خرابی درایور گیت

رایج‌ترین:

IGBT + Fan + Capacitor

۱۲. تحلیل تخصصی خرابی IGBT

علت سوختن:

اتصال کوتاه خروجی
خرابی موتور
اضافه بار
خرابی خازن باس
خرابی درایور

علائم:

تریپ سریع
اتصال کوتاه خروجی
روشن نشدن دستگاه

۱۳. تحلیل تخصصی خرابی خازن باس

علائم:

افت ولتاژ
خطای Under Voltage
ریست شدن درایو

علت:

عمر بالا
گرما
نوسان برق

۱۴. تحلیل تخصصی خرابی فن

علائم:

گرمای زیاد
خطای OHF
خاموش شدن دستگاه

علت:

استهلاک
گردوغبار
گیرپاژ

۱۵. تحلیل تخصصی برد کنترل

خرابی‌های رایج:

CPU Fault
EEPROM Fault
Driver Fault
Communication Fault

علت:

رطوبت
نویز
نوسان برق

۱۶. تحلیل تخصصی پاور داخلی

ولتاژهای داخلی:

24V
15V
5V

خرابی در این بخش باعث روشن نشدن کامل دستگاه می‌شود.

۱۷. نصب اصولی

ارت استاندارد
کابل مناسب
فاصله از نویز
تهویه مناسب
تابلو استاندارد
رعایت فاصله از دیواره

۱۸. نگهداری

تمیزکاری داخلی
بررسی فن
بررسی دما
کنترل بار
بررسی اتصالات
بررسی خطاها

۱۹. افزایش عمر دستگاه

تعویض فن
تعویض خازن
سرویس دوره‌ای
برق پایدار
استفاده از راکتور ورودی
استفاده از فیلتر EMC

۲۰. چک‌لیست تعمیرکار

بررسی پل دیود
بررسی IGBT
بررسی باس DC
بررسی فن
بررسی CPU
بررسی EEPROM
بررسی Driver
بررسی خروجی

۲۱. نکات مهم تعمیرات

قبل از تعمیر برق کاملاً قطع شود.

خازن‌های باس تخلیه شوند.

بدون لامپ سری روشن نشود.

پارامترها بکاپ گرفته شوند.

منوآل

https://barzinelectronic.ir/wp-content/uploads/2026/05/ATV61HD75N4Z-ALTIVAR-61.pdf

۲۲. جمع‌بندی

اینورتر Schneider ATV61HD75N4Z یکی از درایوهای صنعتی قدرتمند برای کنترل موتورهای صنعتی است.

مهم‌ترین خرابی‌ها:

IGBT
Fan
DC Bus Capacitor
Power Supply
Control Board
Driver Board

تعمیر این دستگاه نیازمند تخصص در:

الکترونیک قدرت
درایو صنعتی
کنترل صنعتی
عیب‌یابی تخصصی

است و سرویس منظم تأثیر زیادی در کاهش خرابی و افزایش عمر دستگاه دارد.
