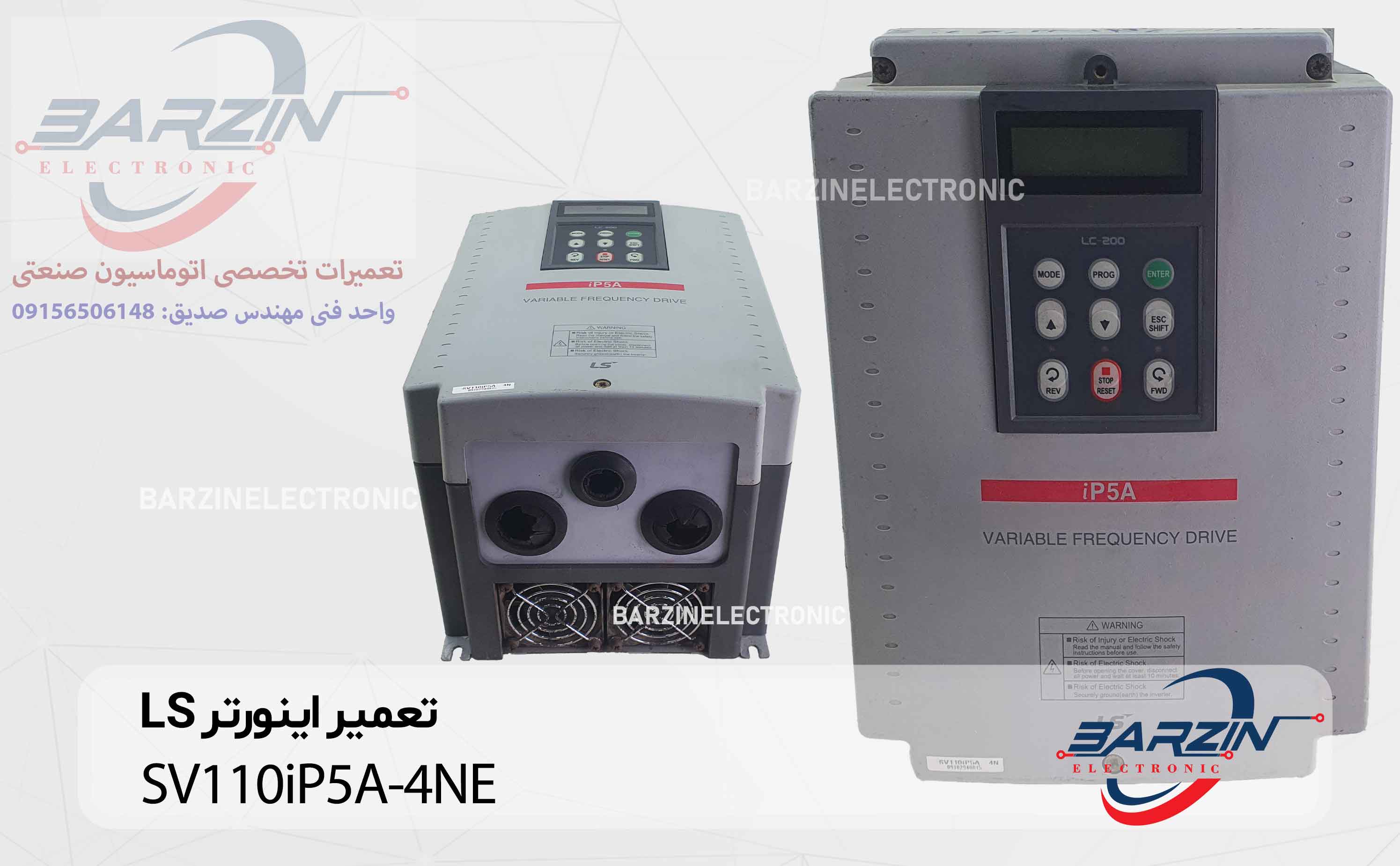

تعمیر تخصصی اینورتر LS SV110iP5A-4NE

۱. معرفی کلی محصول

اینورتر SV110iP5A-4NE از سری SV-iP5A شرکت LS Electric (LSIS سابق) یک درایو فرکانس متغیر صنعتی (VFD) قدرتمند برای کنترل موتورهای سه‌فاز AC است.

این مدل برای کاربردهای سنگین صنعتی (Heavy Duty) طراحی شده و در سیستم‌هایی مثل:

• پمپ‌های بزرگ
• فن‌های صنعتی
• نوار نقاله
• ماشین‌آلات تولید
• سیستم‌های HVAC صنعتی

استفاده می‌شود.

📌 این سری دارای کنترل پیشرفته برداری و حفاظت‌های کامل موتور است.

۲. نقش اینورتر در اتوماسیون صنعتی

اینورتر SV-iP5A وظایف زیر را انجام می‌دهد:

• کنترل سرعت موتور AC
• کنترل گشتاور
• کاهش جریان راه‌اندازی
• افزایش راندمان انرژی
• حفاظت کامل موتور

📌 با تغییر فرکانس و ولتاژ، سرعت موتور به‌صورت نرم کنترل می‌شود.

۳. ساختار و اجزای اصلی SV110iP5A-4NE

۳-۱. بخش قدرت (Power Stage)

• رکتیفایر سه‌فاز
• باس DC
• ماژول IGBT

۳-۲. برد کنترل (Control PCB)

• پردازش سیگنال
• کنترل PWM
• الگوریتم V/F و Vector

۳-۳. سیستم خنک‌کاری

• فن صنعتی
• هیت‌سینک آلومینیومی

۳-۴. ورودی/خروجی‌ها

• ورودی دیجیتال
• ورودی آنالوگ (0–10V / 4–20mA)
• خروجی رله
• خروجی آنالوگ

۳-۵. ارتباطات

• RS485 (Modbus)
• کنترل از PLC یا HMI

۴. جدول مشخصات فنی (دیتاشیت)

📌 این سری قابلیت تحمل اضافه‌بار و حفاظت کامل موتور را دارد.

۵. اصول عملکرد اینورتر

مراحل عملکرد:

1. دریافت برق AC سه‌فاز
2. تبدیل به DC (Rectifier)
3. ذخیره در باس DC
4. تولید PWM توسط IGBT
5. کنترل سرعت موتور

📌 کنترل به صورت Closed Loop یا Open Loop انجام می‌شود.

۶. کاربردهای رایج

• پمپ‌های صنعتی بزرگ
• فن‌های سانتریفیوژ
• کمپرسورها
• خطوط تولید
• صنایع فولاد و سیمان

۷. مزایا و معایب

جدول مزایا

جدول معایب

۸. خطاهای رایج و راهکارها

جدول عیب‌یابی

۹. جدول کد خطاهای رایج LS SV-iP5A

📌 (بر اساس دیتاشیت رسمی و رفتار صنعتی این سری)

📌 در این سری، خطاها در DRV-12 نیز نمایش داده می‌شوند.

۱۰. فرآیند تخصصی تعمیرات

مراحل تعمیر حرفه‌ای:

1. بررسی ظاهری (سوختگی، ترک PCB)
2. تست ورودی سه‌فاز
3. بررسی باس DC
4. تست IGBT ها
5. تست برد کنترل
6. بررسی فن و خنک‌کاری
7. تست زیر بار واقعی

ابزارهای مورد نیاز:

• مولتی‌متر True RMS
• اسیلوسکوپ
• تستر IGBT
• منبع سه‌فاز تست
• لامپ سری

۱۱. مشکلات رایج در تعمیرات

• سوختن IGBT
• خرابی خازن باس DC
• خرابی فن
• خطای سنسور جریان
• آسیب ناشی از نوسان برق

📌 رایج‌ترین خرابی: IGBT + Capacitor Bank

۱۲. نصب و راه‌اندازی اصولی

• استفاده از ارت استاندارد
• کابل شیلددار موتور
• فاصله از منابع نویز
• نصب در تابلو تهویه‌دار
• تنظیم صحیح پارامتر موتور

۱۳. نگهداری و سرویس

• تمیزکاری دوره‌ای فن
• بررسی دمای داخلی
• چک خازن‌ها
• بررسی اتصالات قدرت
• مانیتورینگ خطاها

۱۴. نکات افزایش عمر دستگاه

• جلوگیری از اضافه‌بار
• استفاده از برق پایدار
• تهویه مناسب تابلو
• سرویس دوره‌ای
• عدم استارت/استاپ زیاد

۱۵. جمع‌بندی نهایی

اینورتر LS SV110iP5A-4NE یک درایو صنعتی قدرتمند برای کاربردهای سنگین است که با کنترل دقیق موتور، حفاظت کامل و راندمان بالا، در صنایع مختلف استفاده می‌شود.

با وجود قابلیت‌های پیشرفته، این دستگاه به دلیل توان بالا و استفاده از قطعات قدرت، نیازمند تعمیر تخصصی در حوزه الکترونیک قدرت است. بیشترین خرابی‌ها معمولاً در بخش IGBT و خازن‌های باس DC رخ می‌دهد.
