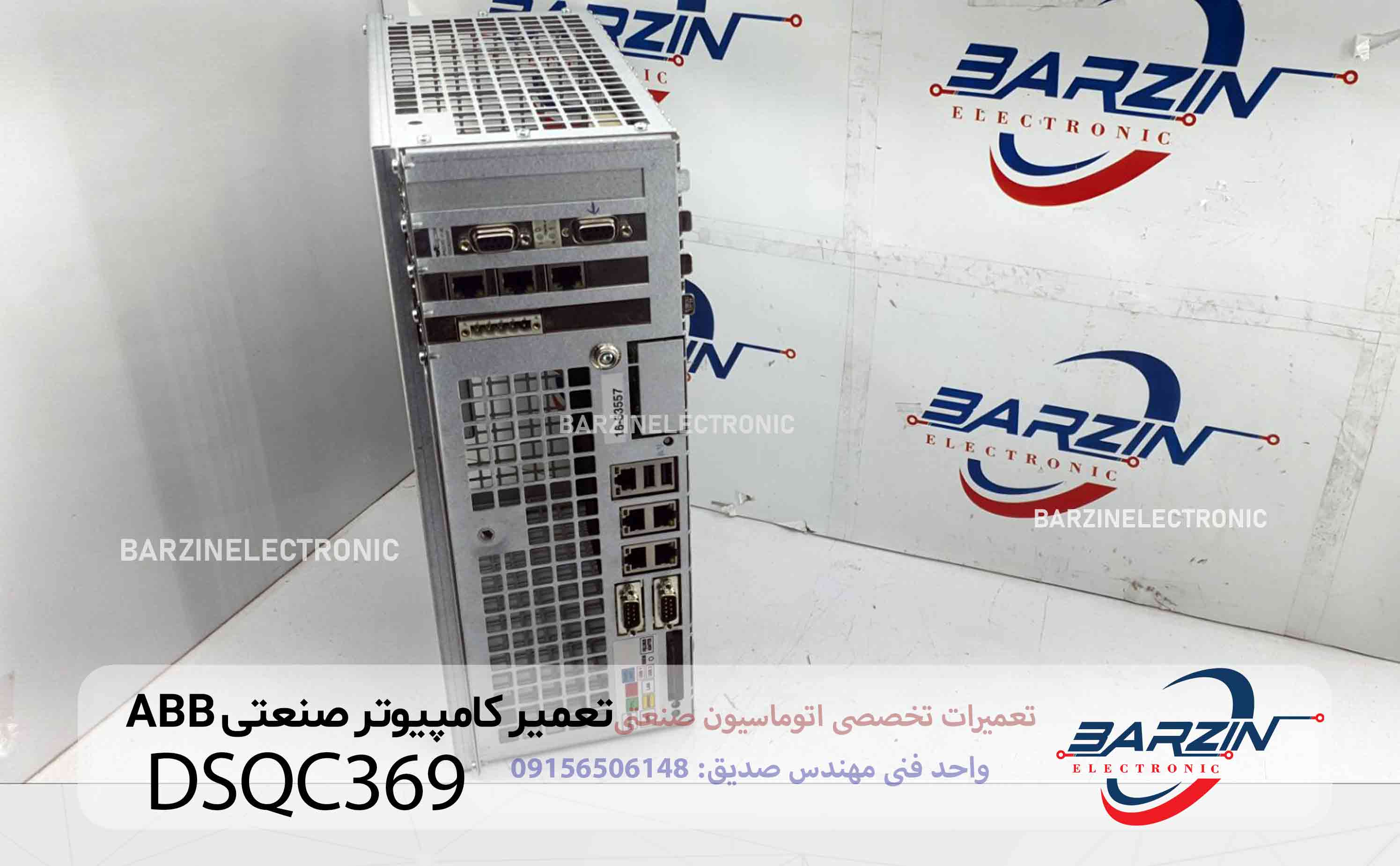

تعمیر کامپیوتر صنعتی ABB DSQC369 | تعمیر تخصصی BackPlane کنترلر ABB S4C

دستگاه ABB DSQC369 یکی از قطعات مهم در ساختار کنترلرهای قدیمی رباتیک ABB S4C است. یک نکته فنی مهم درباره این قطعه این است که DSQC369 برخلاف تصور رایج، یک کامپیوتر صنعتی یا CPU اصلی نیست؛ بلکه در مستندات ABB به‌عنوان Base BackPlane با شماره قطعه 3HAC 2424-1 شناخته می‌شود.

در ساختار کنترلر ABB S4C، بخش‌های مختلفی مانند Main Computer، Robot Computer، Memory Board، Power Supply و سایر کارت‌ها باید روی یک ساختار Rack/Backplane با یکدیگر ارتباط داشته باشند. DSQC369 بخشی از همین معماری است و خرابی آن می‌تواند باعث مشکلاتی در تغذیه، ارتباط بین کارت‌ها، شناسایی ماژول‌ها و راه‌اندازی کنترلر شود. (ABB Robotics Community) (ABB IRB 6400R Product Manual)

DSQC369 در ساختارهای S4C M98، M98A و M99 دیده می‌شود و برای این نسل، DSQC361 Main Computer و DSQC373 Robot Computer نیز در کنار آن قرار دارند. در مستندات سخت‌افزاری S4C، DSQC369 به‌عنوان Base Backplane و DSQC370 به‌عنوان نسخه Extended معرفی شده‌اند. (ABB Robotics Community)

در برزین الکترونیک تعمیر ABB DSQC369 می‌تواند شامل عیب‌یابی برد Backplane، بررسی مسیرهای تغذیه، باس‌های ارتباطی، کانکتورها، پین‌ها، اتصالات، مسیرهای PCB، مدارهای حفاظتی و تست ارتباط آن با سایر اجزای کنترلر S4C باشد.

از آنجا که DSQC369 بخشی از یک کنترلر رباتیک قدیمی است، عیب‌یابی آن باید همراه با بررسی DSQC361، DSQC373، Power Supply، Memory Board و سایر کارت‌های نصب‌شده انجام شود؛ زیرا یک خطای ظاهری روی Backplane ممکن است از کارت یا تغذیه متصل به آن ناشی شده باشد.

تعمیر تخصصی ABB DSQC369

خرابی DSQC369 می‌تواند علائم مختلفی ایجاد کند و همیشه به‌صورت یک خرابی واضح روی خود برد ظاهر نمی‌شود.

ممکن است:

کنترلر ربات روشن نشود.

بخشی از سیستم هنگام Boot شناسایی نشود.

ارتباط بین کارت‌های کنترل برقرار نباشد.

یکی از بردها به‌صورت متناوب از دسترس خارج شود.

خطای تغذیه یا 24V در سیستم ایجاد شود.

ربات در مرحله راه‌اندازی متوقف شود.

یا بعد از گرم شدن سیستم، خطای متناوب ظاهر شود.

در چنین شرایطی باید مشخص شود منشأ مشکل:

Backplane

یا

Power Supply

یا

Main Computer

یا

Robot Computer

یا

Memory

یا

کارت‌های جانبی

است.

ABB DSQC369 چیست؟

DSQC369 یک Base BackPlane برای کنترلرهای رباتیک ABB S4C است.

شماره قطعه آن در مستندات مربوط به این سیستم:

3HAC 2424-1

ثبت شده است.

در سیستم‌های S4C مربوط به مدل‌های M98/M98A/M99 این Backplane در کنار قطعاتی مانند:

DSQC361 — Main Computer

DSQC373 — Robot Computer

DSQC323 / DSQC324 — Memory Expansion

و تجهیزات تغذیه و ارتباطی مورد استفاده قرار می‌گیرد. (ABB Robotics Community)

در فهرست قطعات مربوط به سیستم‌های ABB IRB 6400R نیز 3HAC2424-1 با نام BackPlane / DSQC369 در کنار DSQC373 Robot Computer و DSQC361 Main Computer درج شده است. (ABB IRB 6400R Product Manual)

جدول مشخصات فنی ABB DSQC369

اطلاعات شناسایی DSQC369 و ارتباط آن با مدل‌های S4C و قطعات فوق در مستندات سخت‌افزاری S4C و فهرست قطعات ABB آمده است. (ABB Robotics Community) (ABB IRB 6400R Product Manual)

تفاوت DSQC369 با DSQC361 و DSQC373

این قسمت برای جلوگیری از اشتباه در معرفی محصول بسیار مهم است.

در مستندات S4C، DSQC361 به‌عنوان Main Computer، DSQC373 به‌عنوان Robot Computer و DSQC369 به‌عنوان Base BackPlane معرفی شده‌اند. (ABB Robotics Community)

بنابراین اگر در بازار به DSQC369 عبارت «کامپیوتر صنعتی ABB» گفته شود، از نظر فنی بهتر است در متن سایت ذکر شود که قطعه واقعی یک Backplane کنترلر S4C است.

نقش Backplane در کنترلر ABB S4C

Backplane را می‌توان ستون ارتباطی کنترلر در نظر گرفت.

کارت‌های مختلف سیستم روی آن یا از طریق ساختار Rack به آن متصل می‌شوند و تغذیه و مسیرهای ارتباطی میان اجزا از این ساختار عبور می‌کند.

در نتیجه خرابی Backplane می‌تواند شبیه خرابی CPU یا برد کنترل دیده شود.

برای مثال ممکن است:

CPU سالم باشد

اما

ماژول روی Rack شناسایی نشود.

یا:

Power Supply سالم باشد

ولی

یکی از بخش‌های کنترل برق یا ارتباط مناسب نداشته باشد.

به همین دلیل در عیب‌یابی S4C، Backplane باید به‌عنوان یک بخش مستقل بررسی شود.

معماری کنترلر ABB S4C

کنترلرهای S4C از مجموعه‌ای از بردها و واحدهای تخصصی تشکیل شده‌اند.

در ساختار مربوط به M98/M98A/M99، موارد زیر در مستندات دیده می‌شوند:

DSQC361 — Main Computer

DSQC373 — Robot Computer

DSQC369 — Base BackPlane

DSQC370 — Extended BackPlane

DSQC323/324 — Memory Expansion

و واحدهای تغذیه و ارتباطی دیگر. (ABB Robotics Community)

این ساختار ماژولار یکی از دلایلی است که یک خرابی در Backplane می‌تواند روی چند بخش مختلف سیستم تأثیر بگذارد.

تعمیر مسیرهای تغذیه DSQC369

یکی از مهم‌ترین قسمت‌های تعمیر Backplane، بررسی مسیرهای تغذیه است.

در نسخه‌های مربوط به S4C، موضوع 24V I/O supply اهمیت زیادی دارد و در مسیر ارتقا از Backplaneهای قدیمی‌تر به DSQC369/DSQC370، ساختار تأمین 24V از اهمیت ویژه‌ای برخوردار بوده است. در مستندات سخت‌افزاری S4C، DSQC369 و DSQC370 برای فراهم‌کردن مسیر جداشده 24V معرفی شده‌اند. (ABB Robotics Community)

بنابراین در تعمیر DSQC369 باید مسیرهای مربوط به:

24V

0V

تغذیه کارت‌ها

اتصال Power Supply

و

مسیرهای حفاظتی

بررسی شوند.

ارتباط DSQC369 با Power Supply

یکی از موارد مهم در معماری S4C، هماهنگی Backplane با واحد تغذیه مناسب است.

در مستندات سخت‌افزاری این سیستم، برای نسل‌های جدیدتر S4C، DSQC374 Power Supply در کنار Backplaneهای DSQC369/DSQC370 دیده می‌شود و نسخه قدیمی‌تر DSQC334 نیز در نسل‌های قبلی استفاده شده است. (ABB Robotics Community)

در نتیجه اگر سیستم:

24V ضعیف

قطع متناوب I/O

یا

مشکل در راه‌اندازی کارت‌ها

دارد، نباید فوراً Backplane را تعویض کرد؛ ابتدا باید Power Supply و مسیر تغذیه بررسی شوند.

تعمیر کانکتورها و پین‌های DSQC369

Backplane دارای تعداد زیادی نقطه اتصال است.

در سیستم‌های قدیمی، مشکلات مکانیکی و محیطی می‌توانند باعث:

• اکسید شدن پین‌ها

• شل شدن اتصال

• خم شدن Pin

• ترک لحیم

• آلودگی

• خوردگی

• افزایش مقاومت تماس

شوند.

این مشکلات ممکن است باعث خطاهای متناوب شوند.

بنابراین بررسی فیزیکی Connectorها بخش مهمی از تعمیر است.

تعمیر PCB و مسیرهای DSQC369

بردهای Backplane ممکن است در اثر:

اضافه‌ولتاژ

اتصال کوتاه

حرارت

رطوبت

خوردگی

یا

آسیب مکانیکی

آسیب ببینند.

در تعمیر Board-Level باید:

Track

Via

Solder Joint

Connector

Protection Component

Power Path

بررسی شوند.

اگر مسیر PCB سوخته باشد، فقط برقراری اتصال ظاهری کافی نیست و باید علت اصلی آسیب نیز پیدا شود.

خرابی‌های حرارتی Backplane

اگر کنترلر سال‌ها در محیط صنعتی کار کرده باشد، افزایش و تغییر دما می‌تواند باعث ایجاد مشکلاتی مانند:

ترک لحیم

انبساط و انقباض مکرر کانکتورها

ضعف اتصالات

و

خرابی قطعات تغذیه

شود.

این نوع خرابی ممکن است فقط پس از چند ساعت کار خود را نشان دهد.

برای همین در تعمیر DSQC369 تست در حالت سرد و گرم اهمیت دارد.

تعمیر ارتباط بین Main Computer و Robot Computer

در کنترلرهای S4C، Main Computer و Robot Computer وظایف متفاوتی دارند.

مطابق راهنمای عیب‌یابی مربوط به سیستم‌های S4C، Main Computer عملیات مدیریتی سطح بالاتر سیستم را انجام می‌دهد و Robot Computer وظایفی مانند I/O، کنترل محورها، ارتباط سریال و ارتباط با Teach Pendant را بر عهده دارد. (IRB 1400 Product Manual)

DSQC369 به‌عنوان Backplane در معماری سیستم، زیرساخت ارتباطی و اتصال این اجزا را فراهم می‌کند.

در نتیجه خرابی Backplane می‌تواند باعث شود علائم خرابی روی یکی از Computer Boardها دیده شود در حالی که منشأ مشکل در مسیر Rack باشد.

DSQC369 و Robot Computer DSQC373

در ساختار S4C M98/M98A/M99، DSQC373 به‌عنوان Robot Computer و DSQC369 به‌عنوان Base Backplane در کنار هم دیده می‌شوند. (ABB Robotics Community)

در فهرست قطعات IRB 6400R نیز همین ارتباط سخت‌افزاری درج شده است. (ABB IRB 6400R Product Manual)

بنابراین اگر Robot Computer شناسایی نمی‌شود، قبل از تعویض آن باید:

Power

→ Backplane

→ Connector

→ Robot Computer

بررسی شود.

DSQC369 و Main Computer DSQC361

DSQC361 مسئول عملیات مدیریتی سطح بالاتر کنترلر است.

اگر کنترلر در مرحله Boot متوقف شود یا Main Computer به‌درستی کار نکند، لازم است مسیر اتصال آن به Backplane نیز بررسی شود.

در ساختار S4C M98/M98A/M99، DSQC361 و DSQC373 در کنار DSQC369 استفاده شده‌اند. (ABB Robotics Community)

جدول علائم خرابی رایج DSQC369

جدول عیب‌یابی DSQC369

خرابی‌های رایج کانکتور در سیستم‌های S4C

در دستگاه‌های قدیمی، کانکتورها یکی از نقاط مهم خرابی هستند.

ممکن است کانکتور از نظر ظاهری سالم باشد ولی تماس الکتریکی مناسب نداشته باشد.

علائم شامل:

قطع و وصل

خطای متناوب

از دست رفتن ماژول

Reset

اختلال ارتباط

هستند.

بنابراین در تعمیر DSQC369 باید خود کانکتور، پین‌ها و لحیم پایه‌های آن نیز بررسی شوند.

تعمیر ترک لحیم روی DSQC369

ترک لحیم ممکن است بر اثر سال‌ها تغییر دما ایجاد شود.

این نوع خرابی معمولاً با:

گرم شدن دستگاه

یا

لرزش

بیشتر دیده می‌شود.

اگر یک خطا فقط پس از گرم شدن ایجاد شود، بررسی نقاط لحیم پرتنش و کانکتورهای بزرگ اهمیت زیادی دارد.

تست 24V روی Backplane

وجود 24V در منبع تغذیه به‌تنهایی برای تأیید سلامت سیستم کافی نیست.

باید بررسی شود که:

24V در Power Supply

و

24V در مسیر مربوط به Backplane

و

24V مورد نیاز ماژول‌ها

در شرایط کاری مناسب باقی می‌ماند.

افت ولتاژ زیر بار می‌تواند باعث رفتارهای متناوب شود.

در معماری S4C، موضوع جداسازی مسیر 24V برای برخی نسل‌های Backplane از جمله DSQC369/370 یک موضوع شناخته‌شده در مستندات سخت‌افزاری سیستم است. (ABB Robotics Community)

تست Backplane بدون تعویض Computer Board

اگر Main Computer یا Robot Computer شناسایی نشود، روش صحیح این نیست که بلافاصله Computer Board تعویض شود.

باید ابتدا:

Power

Connector

Backplane

Card

بررسی شوند.

اگر تغذیه و Backplane سالم باشند، آن‌وقت بررسی Computer Board منطقی‌تر است.

تست خرابی متناوب

برای خرابی‌های متناوب، یک تست کوتاه ممکن است کافی نباشد.

بهتر است:

Cold Test

و

Warm Test

هر دو انجام شوند.

همچنین در صورت مرتبط بودن با محیط، لرزش کنترل‌شده و بررسی مجدد کانکتورها می‌تواند برای تشخیص مفید باشد.

DSQC369 و سیستم‌های ABB S4C

DSQC369 در سیستم‌های S4C مربوط به نسل‌های مشخصی استفاده شده است.

جدول زیر رابطه اصلی را نشان می‌دهد:

این ساختار از فهرست سخت‌افزاری S4C و فهرست قطعات ABB برای خانواده IRB 6400R قابل تطبیق است. (ABB Robotics Community) (ABB IRB 6400R Product Manual)

تفاوت DSQC369 و DSQC370

DSQC369 نسخه Base Backplane است.

DSQC370 نسخه Extended Backplane است.

در معماری S4C، DSQC370 برای ساختارهای Extended و گزینه‌های ارتباطی خاص مانند Profibus DP و NIOC استفاده شده است. (ABB Robotics Community)

بنابراین این دو قطعه را نباید صرفاً به دلیل مشابه بودن ظاهر، یکسان در نظر گرفت.

ارتباط DSQC369 با IRB 6400

در فهرست قطعات مربوط به ABB IRB 6400R، قطعه 3HAC2424-1 با نام BackPlane DSQC 369 در مجموعه کامپیوتر و Drive System درج شده و در کنار DSQC373 Robot Computer و DSQC361 Main Computer قرار دارد. (ABB IRB 6400R Product Manual)

به همین دلیل DSQC369 را می‌توان یکی از قطعات مهم در کنترلرهای رباتیک نسل S4C دانست، نه یک PC مستقل.

تعمیر برد DSQC369 در برزین الکترونیک

در فرآیند تعمیر می‌توان موارد زیر را بررسی کرد:

تغذیه

مسیرهای 24V

کانکتورها

Rack Slots

PCB Tracks

Viaها

Solder Joints

قطعات حفاظتی

نشانه‌های حرارتی

خوردگی

آلودگی

و

اتصال به Computer Boards

.

پس از مشخص شدن بخش خراب، تعمیر Board-Level یا تعویض قطعه مناسب انجام می‌شود.

مراحل تعمیر ABB DSQC369 در برزین الکترونیک

مرحله اول — شناسایی قطعه

مدل و Part Number بررسی می‌شود:

DSQC369

3HAC2424-1

مرحله دوم — شناسایی سیستم

مشخص می‌شود Backplane در چه کنترلری کار کرده است:

S4C M98 / M98A / M99

یا ساختار دیگری.

مرحله سوم — ثبت علائم

وضعیت Boot، 24V، Card Detection و Communication ثبت می‌شود.

مرحله چهارم — بررسی ظاهری

برد، کانکتورها، پین‌ها، آثار سوختگی و خوردگی بررسی می‌شوند.

مرحله پنجم — بررسی Power

تغذیه و مسیرهای مربوط بررسی می‌شوند.

مرحله ششم — بررسی 24V

مسیر 24V و افت ولتاژ کنترل می‌شود.

مرحله هفتم — تست Connector

پین‌ها و اتصالات بررسی می‌شوند.

مرحله هشتم — تست PCB

Track، Via و نقاط لحیم بررسی می‌شوند.

مرحله نهم — تست Rack

ارتباط با Computer Boardها بررسی می‌شود.

مرحله دهم — بررسی کارت‌های متصل

DSQC361، DSQC373 و Memory Board در صورت مرتبط بودن بررسی می‌شوند.

مرحله یازدهم — تعمیر برد

قطعات یا مسیرهای معیوب تعمیر می‌شوند.

مرحله دوازدهم — تست سرد

سیستم در حالت اولیه تست می‌شود.

مرحله سیزدهم — تست گرم

پس از افزایش دما، عملکرد مجدداً بررسی می‌شود.

مرحله چهاردهم — تست کامل کنترلر

ارتباط کارت‌ها و عملکرد کلی بررسی می‌شود.

جدول تست نهایی DSQC369

اشتباهات رایج در تعمیر DSQC369

اشتباه اول: معرفی آن به‌عنوان CPU

DSQC369 CPU نیست و نباید با DSQC361 یا DSQC373 اشتباه شود. (ABB Robotics Community)

اشتباه دوم: تعویض Computer Board بدون تست Backplane

ممکن است Computer کاملاً سالم باشد و مشکل از Rack Connection باشد.

اشتباه سوم: نادیده گرفتن 24V

مشکل Power می‌تواند چندین Card را همزمان دچار مشکل کند.

اشتباه چهارم: بی‌توجهی به کانکتورها

یک Contact ضعیف می‌تواند Fault متناوب ایجاد کند.

اشتباه پنجم: تست نکردن در حالت گرم

خرابی حرارتی ممکن است در تست اولیه دیده نشود.

اشتباه ششم: اشتباه گرفتن DSQC369 و DSQC370

این دو نقش Base و Extended متفاوت دارند. (ABB Robotics Community)

نگهداری پیشگیرانه کنترلر S4C

برای تجهیزات قدیمی ABB S4C بهتر است:

داخل کابینت تمیز نگه داشته شود.

رطوبت و آلودگی کنترل شود.

کانکتورها به‌صورت دوره‌ای بررسی شوند.

ولتاژ Power Supply کنترل شود.

وضعیت 24V بررسی شود.

گردوغبار روی بردها تجمع نکند.

پروژه و دیسک سیستم تا حد امکان Backup شوند.

شماره قطعات تمام Computer Boardها ثبت شود.

و در صورت تعمیر Backplane، سازگاری آن با نسل کنترلر بررسی شود.

اهمیت سازگاری قطعات در S4C

کنترلرهای S4C قدیمی فقط با کنار هم قرار دادن هر بردی که از نظر فیزیکی مشابه است کار نمی‌کنند.

در مستندات سخت‌افزاری S4C، ترکیب Year Model، Main Computer، Robot Computer، Memory، Backplane و RobotWare اهمیت دارد. برای نمونه، در ساختارهای M98/M98A/M99، DSQC369 با DSQC373 و DSQC361 در ترکیب مشخصی قرار گرفته است. (ABB Robotics Community)

بنابراین قبل از جایگزینی DSQC369 باید مدل کنترلر و اجزای نصب‌شده بررسی شوند.

DSQC369 و مهاجرت سیستم‌های قدیمی

کنترلرهای S4C نسل قدیمی ربات‌های ABB هستند و موضوع Upgrade/Migration در این سیستم‌ها اهمیت زیادی دارد.

در تعمیر چنین سیستم‌هایی، گاهی هدف تعمیر کامل یک کنترلر موجود است و گاهی هدف بازگرداندن سیستم به شرایط قابل بهره‌برداری قبل از مهاجرت به کنترلر جدیدتر است.

بنابراین قبل از تصمیم به جایگزینی کامل سیستم باید:

برنامه ربات

RobotWare

Key Disk

Computer Boards

Backplane

I/O

و

Drive System

شناخته شوند.

Backup و اطلاعات نرم‌افزاری کنترلر

در یک کنترلر رباتیک قدیمی، تعمیر سخت‌افزار فقط یک بخش کار است.

اگر سیستم Boot شود ولی اطلاعات نرم‌افزاری مناسب وجود نداشته باشد، راه‌اندازی ربات ممکن است همچنان دشوار باشد.

به همین دلیل پیش از تعمیرات سنگین، تا حد امکان باید:

RobotWare Version

System Disk

Key Disk

برنامه RAPID

تنظیمات سیستم

و

شماره قطعات سخت‌افزار

ثبت شوند.

اهمیت Key Disk و RobotWare

در ساختار S4C، نسخه RobotWare با سخت‌افزارهای مشخصی سازگار است.

برای نمونه، مستندات S4C ارتباط بین Year Model، Computer Boardها و RobotWare را مشخص می‌کنند. در نسل‌های M97A1 و M98/M99، نسخه‌های RobotWare و ترکیب DSQC361/DSQC363 یا DSQC373 دارای محدودیت‌های سازگاری هستند. (ABB Robotics Community)

بنابراین اگر بعد از تعمیر DSQC369 کنترلر هنوز Boot نمی‌شود، نباید بدون بررسی Software/Hardware Compatibility به خود Backplane نسبت داده شود.

جدول بخش‌های مهم در تعمیر ABB S4C

سوالات متداول تعمیر ABB DSQC369

ABB DSQC369 چیست؟

DSQC369 یک Base Backplane برای کنترلرهای رباتیک ABB S4C است و Part Number آن 3HAC2424-1 است. (ABB Robotics Community)

آیا DSQC369 کامپیوتر صنعتی است؟

از نظر فنی خیر. DSQC369 Backplane است. Main Computer در این ساختار DSQC361 و Robot Computer DSQC373 هستند. (ABB Robotics Community)

DSQC369 در کدام کنترلر ABB استفاده می‌شود؟

در ساختارهای S4C M98/M98A/M99 این قطعه به‌عنوان Base Backplane دیده می‌شود. (ABB Robotics Community)

Part Number DSQC369 چیست؟

Part Number آن 3HAC2424-1 است. (ABB Robotics Community)

تفاوت DSQC369 و DSQC370 چیست؟

DSQC369 نسخه Base و DSQC370 نسخه Extended Backplane است. DSQC370 برای ساختارهای توسعه‌یافته و گزینه‌های ارتباطی مربوط استفاده شده است. (ABB Robotics Community)

DSQC369 با DSQC361 چه تفاوتی دارد؟

DSQC369 Backplane است، در حالی که DSQC361 Main Computer کنترلر S4C است. (ABB Robotics Community)

DSQC369 با DSQC373 چه تفاوتی دارد؟

DSQC373 Robot Computer است و وظایف مرتبط با کنترل ربات، I/O و ارتباطات مربوط را انجام می‌دهد؛ DSQC369 زیرساخت Backplane/Rack سیستم است. (ABB Robotics Community)

آیا خرابی DSQC369 می‌تواند باعث Boot نشدن کنترلر شود؟

بله، خرابی در مسیرهای ارتباطی یا تغذیه Backplane می‌تواند مانع عملکرد صحیح اجزای کنترلر شود؛ البته برای تشخیص باید Computer Boardها و Power Supply نیز بررسی شوند.

آیا خرابی DSQC369 می‌تواند باعث خطای I/O شود؟

بله. مسیرهای تغذیه و اتصال بخش‌های I/O از اجزای مهم معماری کنترلر هستند و خرابی Backplane یا 24V می‌تواند روی I/O اثر بگذارد.

آیا مشکل 24V می‌تواند شبیه خرابی DSQC369 دیده شود؟

بله. به همین دلیل Power Supply و مسیر 24V باید قبل از تعویض Backplane بررسی شوند. (ABB Robotics Community)

آیا ترک لحیم می‌تواند باعث خرابی متناوب شود؟

بله. مخصوصاً در تجهیزات قدیمی که سال‌ها تحت تغییرات دما و لرزش کار کرده‌اند.

آیا DSQC369 قابل تعمیر است؟

بسته به نوع خرابی، مسیرهای PCB، کانکتورها، بخش‌های تغذیه و برخی قطعات الکترونیکی می‌توانند مورد عیب‌یابی و تعمیر قرار گیرند.

آیا قبل از تعمیر باید مدل کنترلر مشخص شود؟

بله. سازگاری Backplane با Year Model، Computer Boardها و RobotWare اهمیت دارد. (ABB Robotics Community)

آیا DSQC369 در ABB IRB 6400 نیز دیده می‌شود؟

بله. در فهرست قطعات کنترل و سیستم کامپیوتری IRB 6400R، قطعه 3HAC2424-1 DSQC369 BackPlane در کنار DSQC361 و DSQC373 درج شده است. (ABB IRB 6400R Product Manual)

اگر DSQC373 شناسایی نشود، آیا باید DSQC373 تعویض شود؟

نه لزوماً. قبل از تعویض باید Power Supply، Backplane، Connector و مسیر ارتباطی بررسی شوند.

آیا تعویض DSQC369 به‌صورت Plug-and-Play است؟

نباید بدون بررسی سازگاری کل سیستم چنین فرضی کرد. مدل کنترلر، Year Model، Computer Boards، Memory و RobotWare باید با هم سازگار باشند. (ABB Robotics Community)

جمع‌بندی

ABB DSQC369 با Part Number 3HAC2424-1 از نظر فنی یک Base Backplane برای کنترلرهای رباتیک ABB S4C است، نه یک CPU یا کامپیوتر صنعتی مستقل. در ساختارهای S4C M98/M98A/M99 این قطعه در کنار DSQC361 Main Computer، DSQC373 Robot Computer و Memory Boardهای DSQC323/324 استفاده شده است. (ABB Robotics Community) (ABB IRB 6400R Product Manual)

خرابی DSQC369 می‌تواند با مشکلاتی مانند عدم شناسایی کارت‌ها، خطای ارتباط، مشکلات تغذیه، اختلال 24V، Boot نشدن، Faultهای متناوب و قطع ارتباط بین بخش‌های کنترلر ظاهر شود؛ اما تشخیص قطعی باید همراه با بررسی Power Supply، Main Computer، Robot Computer، Memory و Connectorها انجام شود.

در تعمیر تخصصی DSQC369، بررسی PCB، مسیرهای 24V، کانکتورها، پین‌ها، Trackها، Viaها، نقاط لحیم، آثار حرارتی، خوردگی و مسیرهای ارتباطی Rack اهمیت زیادی دارد.

همچنین در کنترلرهای S4C، سازگاری سخت‌افزار با Year Model و RobotWare مهم است و نباید یک Backplane صرفاً به دلیل یکسان بودن ظاهر یا شماره خانواده، بدون بررسی ساختار کنترلر جایگزین شود. (ABB Robotics Community)

در برزین الکترونیک تعمیر ABB DSQC369 می‌تواند شامل عیب‌یابی و تعمیر Backplane، بررسی مسیرهای تغذیه و 24V، تعمیر PCB، بررسی کانکتورها و Rack، تشخیص خرابی‌های متناوب، بررسی ارتباط با DSQC361 و DSQC373 و تست نهایی در ساختار کنترلر S4C باشد.

برای صفحه نمونه‌کار، بهتر است در عنوان همان عبارت جست‌وجویی «تعمیر کامپیوتر صنعتی ABB DSQC369» حفظ شود، ولی در H1 و متن مقاله حتماً نام فنی «ABB DSQC369 BackPlane» نیز وجود داشته باشد تا مقاله از نظر تخصصی دقیق باشد.
