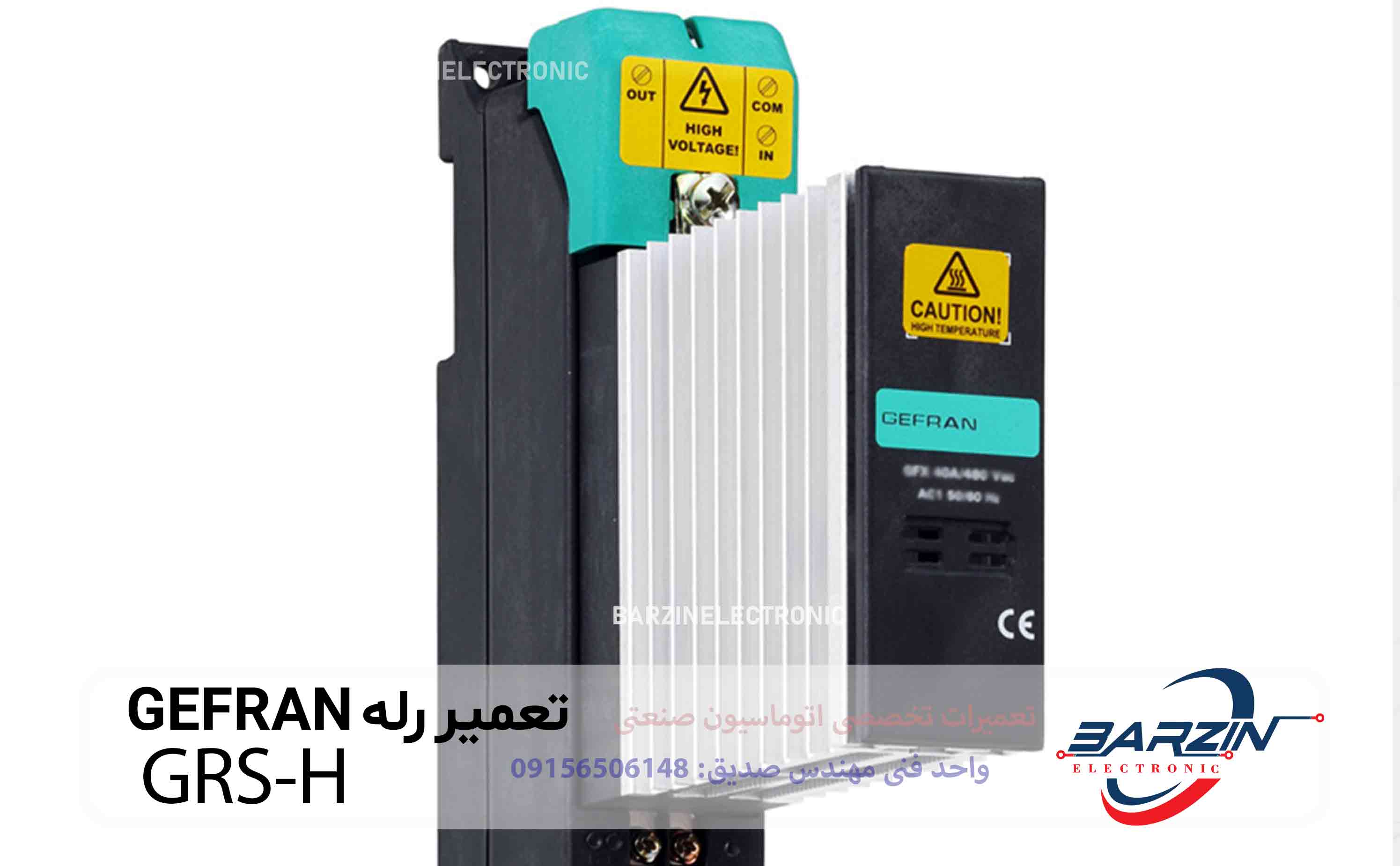

تعمیر رله GEFRAN GRS-H | تعمیر تخصصی Solid State Relay SSR گفِران

رله حالت جامد GEFRAN GRS-H یکی از تجهیزات صنعتی برای کنترل بارهای الکتریکی، به‌خصوص بارهای مقاومتی و سیستم‌های گرمایشی است. این سری از رله‌های Solid State Relay یا SSR به‌صورت تک‌فاز طراحی شده و با هیت‌سینک یکپارچه عرضه می‌شود. خانواده GRS-H در محدوده جریان 15 تا 120 آمپر قرار دارد و برای کاربردهای صنعتی که به قطع و وصل سریع، کنترل پایدار و دفع حرارت مناسب نیاز دارند، مورد استفاده قرار می‌گیرد.

در بسیاری از ماشین‌آلات صنعتی، مدار گرمایش توسط کنترلر دما، PLC یا سیستم کنترل مرکزی فرمان می‌گیرد و رله حالت جامد GRS-H وظیفه اعمال یا قطع توان بار را بر عهده دارد. به همین دلیل خرابی این قطعه می‌تواند باعث روشن نشدن هیتر، روشن ماندن دائمی المنت، نوسان دما، ایجاد آلارم، افزایش بیش از حد دما یا توقف فرآیند تولید شود.

در برزین الکترونیک، تعمیر رله GEFRAN GRS-H با بررسی مدار فرمان، بخش قدرت، مسیرهای ورودی و خروجی، وضعیت نیمه‌هادی‌های قدرت، شرایط حرارتی، حفاظت اضافه‌ولتاژ و در صورت وجود مدارهای تشخیص قطع بار و آلارم حرارتی انجام می‌شود.

نکته مهم این است که GRS-H یک مدل تک‌جریانه نیست؛ این خانواده در محدوده 15 تا 120A تولید شده است. بنابراین در زمان تعمیر یا جایگزینی، باید کد کامل و مشخصات درج‌شده روی پلاک قطعه بررسی شود.

━━━━━━━━━━━━━━━━━━━━

تعمیر تخصصی رله GEFRAN GRS-H در برزین الکترونیک

رله‌های حالت جامد برخلاف رله‌های مکانیکی دارای کنتاکت متحرک نیستند و سوئیچینگ بار توسط مدارهای نیمه‌هادی انجام می‌شود.

در GRS-H، شرکت GEFRAN یک هیت‌سینک یکپارچه در ساختار رله قرار داده است تا دفع حرارت بخش قدرت آسان‌تر شود. GEFRAN این خانواده را برای کنترل پیوسته و دقیق مقاومت‌های الکتریکی در کاربردهای گرمایشی صنعتی معرفی می‌کند. همچنین سوئیچینگ Zero Crossing یکی از ویژگی‌های این خانواده است.

تعمیر این تجهیز باید بر اساس نوع خرابی انجام شود. برای مثال، اگر بخش قدرت اتصال کوتاه شده باشد، تعویض بدون بررسی علت اصلی ممکن است باعث تکرار خرابی شود. اگر مشکل از افزایش دما باشد نیز باید وضعیت هیت‌سینک، جریان بار، تهویه تابلو و اتصالات بررسی شود.

━━━━━━━━━━━━━━━━━━━━

GEFRAN GRS-H چیست؟

GRS-H یک رله حالت جامد تک‌فاز با هیت‌سینک یکپارچه است که برای کنترل بارهای الکتریکی در کاربردهای صنعتی طراحی شده است.

بر اساس اطلاعات رسمی GEFRAN، این خانواده دارای جریان‌های نامی از 15A تا 120A است، در نسخه‌های مربوطه ولتاژ بار 480Vac و 600Vac را پوشش می‌دهد و ساختار Zero Crossing برای سوئیچینگ دارد. این رله قابلیت نصب روی ریل DIN و پنل را نیز دارد.

از ویژگی‌های دیگر اعلام‌شده برای GRS-H می‌توان به ورودی فرمان Vdc/Vac، ترمینال Push-In برای سیم‌کشی فرمان، ترمینال Power Cable Box Clamp، حفاظت اضافه‌ولتاژ و در برخی پیکربندی‌ها آلارم حرارتی و آلارم قطع بار اشاره کرد.

━━━━━━━━━━━━━━━━━━━━

جدول مشخصات فنی GEFRAN GRS-H

مشخصات فوق مربوط به خانواده GRS-H است و برای تعیین مقدار دقیق جریان و ولتاژ یک قطعه مشخص، باید کد کامل روی پلاک همان رله بررسی شود.

━━━━━━━━━━━━━━━━━━━━

ساختار و اجزای رله GEFRAN GRS-H

برای عیب‌یابی صحیح GRS-H، شناخت بخش‌های اصلی رله اهمیت زیادی دارد.

مدار ورودی فرمان

فرمان روشن یا خاموش شدن بار از طریق ورودی کنترل به رله اعمال می‌شود. این فرمان می‌تواند با توجه به پیکربندی تجهیز از نوع DC یا AC باشد.

در صورت خرابی بخش ورودی، ممکن است کنترلر فرمان صحیح را ارسال کند اما رله واکنش مناسبی نشان ندهد.

مدار ایزولاسیون

در SSR، مدار فرمان و بخش قدرت به‌صورت الکتریکی از یکدیگر جدا هستند. خرابی مدار ایزولاسیون می‌تواند باعث ایجاد اختلال در انتقال فرمان شود.

مدار Trigger

پس از دریافت فرمان، مدار تریگر بخش قدرت را کنترل می‌کند. هرگونه خرابی در این قسمت می‌تواند باعث شود ورودی سالم باشد اما خروجی فعال نشود.

بخش قدرت

قسمت قدرت وظیفه عبور جریان بار را برعهده دارد و مهم‌ترین قسمت از نظر تعمیرات الکترونیکی است.

خرابی این بخش می‌تواند به دو شکل عمده ظاهر شود:

قطع شدن مسیر هدایت

اتصال کوتاه شدن مسیر هدایت

در حالت دوم ممکن است بار حتی بدون وجود فرمان نیز روشن بماند.

حفاظت اضافه‌ولتاژ

GEFRAN برای GRS-H حفاظت اضافه‌ولتاژ را نیز در مشخصات این خانواده اعلام کرده است. این بخش برای کاهش اثر برخی اضافه‌ولتاژهای گذرا در مدار قدرت طراحی شده است.

هیت‌سینک یکپارچه

یکی از تفاوت‌های مهم GRS-H نسبت به SSRهای بدون هیت‌سینک، وجود هیت‌سینک یکپارچه است.

GEFRAN اعلام می‌کند که هیت‌سینک‌های این سری برای کار پیوسته در جریان نامی در شرایط مشخص حرارتی طراحی شده‌اند و مدل‌های 90A و 120A با فن پشتیبانی می‌شوند.

━━━━━━━━━━━━━━━━━━━━

کاربردهای رله GEFRAN GRS-H

GRS-H به‌خصوص در کاربردهای گرمایشی صنعتی مورد استفاده قرار می‌گیرد.

مهم‌ترین کاربردها شامل:

کنترل المنت‌های حرارتی

کنترل هیترهای صنعتی

دستگاه‌های فرآوری پلاستیک

ماشین‌آلات اکستروژن

ماشین‌آلات ترموفرمینگ

کوره‌ها

سیستم‌های کنترل دما

تابلوهای برق صنعتی

خطوط تولید

در یکی از کاربردهای رسمی GEFRAN، از GRS-H برای کنترل مقاومت‌های گرمایشی و مدیریت مدار گرمایش استفاده شده و عملکرد Zero Crossing و تشخیص قطع بار برای کنترل فرآیند گرمایشی مورد استفاده قرار گرفته است.

━━━━━━━━━━━━━━━━━━━━

مزایای GEFRAN GRS-H

هیت‌سینک یکپارچه

وجود هیت‌سینک داخلی باعث می‌شود ساختار تجهیز برای نصب در تابلوهای صنعتی ساده‌تر و فشرده‌تر باشد.

سوئیچینگ Zero Crossing

GRS-H از Zero Crossing استفاده می‌کند. این ویژگی برای کاربردهای گرمایشی اهمیت دارد و می‌تواند به کاهش نویز ناشی از سوئیچینگ کمک کند.

ابعاد فشرده

GEFRAN این سری را با ساختار Ultra Slim معرفی کرده است و قابلیت نصب روی DIN Rail و پنل را ارائه می‌دهد.

قابلیت تشخیص در نسخه‌های دارای آپشن

در بعضی پیکربندی‌ها، آلارم حرارتی و آلارم قطع بار از طریق LED و خروجی دیجیتال در دسترس است.

━━━━━━━━━━━━━━━━━━━━

علائم خرابی رله GEFRAN GRS-H

خرابی SSR ممکن است به شکل‌های مختلف ظاهر شود.

جدول علائم خرابی

━━━━━━━━━━━━━━━━━━━━

شایع‌ترین خرابی‌های GRS-H

1. خرابی نیمه‌هادی قدرت

یکی از مهم‌ترین خرابی‌های SSR، آسیب دیدن نیمه‌هادی قدرت است.

این خرابی معمولاً می‌تواند باعث قطع شدن خروجی یا اتصال کوتاه شدن آن شود.

در صورتی که خروجی در حالت بدون فرمان نیز فعال باقی بماند، بخش قدرت باید با دقت بررسی شود.

2. خرابی مدار فرمان

گاهی اوقات رله هیچ مشکل جدی در بخش قدرت ندارد و ایراد از مدار فرمان یا ورودی کنترل است.

به همین دلیل قبل از تعمیر داخلی باید سیگنال فرمان و سیم‌کشی خارجی بررسی شود.

3. افزایش دما

حرارت از مهم‌ترین عوامل مؤثر در طول عمر قطعات نیمه‌هادی قدرت است.

وجود هیت‌سینک یکپارچه در GRS-H، نیاز به توجه به شرایط نصب و تهویه را از بین نمی‌برد.

4. خرابی یا شل بودن اتصالات قدرت

اتصال نامناسب می‌تواند موجب افزایش مقاومت تماس و ایجاد حرارت موضعی شود.

در چنین شرایطی ممکن است ترمینال، کابل یا محل اتصال دچار تغییر رنگ یا آسیب حرارتی شود.

5. خرابی مدار تشخیص

در نسخه‌های مجهز به Load Break Alarm یا Thermal Alarm، خرابی یا اختلال در مدار تشخیص نیز باید هنگام تعمیر بررسی شود.

━━━━━━━━━━━━━━━━━━━━

جدول عیب‌یابی GEFRAN GRS-H

━━━━━━━━━━━━━━━━━━━━

نحوه عیب‌یابی رله GEFRAN GRS-H

تعمیر اصولی باید با یک روند مشخص انجام شود.

بررسی اول: وضعیت ظاهری

بدنه، محل ترمینال‌ها، هیت‌سینک و نشانه‌های سوختگی یا تغییر رنگ بررسی می‌شوند.

آثار حرارت شدید می‌تواند نشانه وجود اضافه‌بار، اتصال ضعیف یا مشکل داخلی باشد.

بررسی دوم: مدار فرمان

سیگنال ورودی بررسی می‌شود تا مشخص شود آیا کنترلر واقعاً فرمان روشن و خاموش را به SSR ارسال می‌کند یا خیر.

این مرحله اهمیت زیادی دارد زیرا بسیاری از مواردی که به‌عنوان خرابی SSR گزارش می‌شوند، در واقع مشکل PLC، کنترلر دما یا سیم‌کشی هستند.

بررسی سوم: خروجی SSR

رفتار خروجی در حالت بدون فرمان و با فرمان بررسی می‌شود.

این تست می‌تواند به تشخیص قطع شدن یا اتصال کوتاه بخش قدرت کمک کند.

بررسی چهارم: بخش قدرت

نیمه‌هادی‌های قدرت، مسیرهای جریان، اتصالات و مدار حفاظت بررسی می‌شوند.

بررسی پنجم: تست حرارتی

بعد از تعمیر یا تأیید سلامت رله، رفتار حرارتی آن در شرایط مناسب بررسی می‌شود.

برای یک SSR، مشاهده عملکرد صحیح در چند ثانیه اول به‌تنهایی نشانه سلامت کامل نیست.

━━━━━━━━━━━━━━━━━━━━

چرا GEFRAN GRS-H خراب می‌شود؟

خرابی رله حالت جامد می‌تواند دلایل مختلفی داشته باشد.

یکی از دلایل مهم، بار بیش از حد یا شرایط نامناسب حرارتی است.

علت دیگر، اتصال نامناسب کابل‌های قدرت است.

همچنین نوسان شدید، اضافه‌ولتاژهای گذرا، مشکل در بار، تهویه نامناسب تابلو و انتخاب نادرست جریان می‌تواند احتمال خرابی را افزایش دهد.

در برخی کاربردها نیز سیکل کاری و شرایط واقعی بار با فرض اولیه سیستم متفاوت است.

به همین دلیل در زمان تعمیر باید شرایط واقعی نصب نیز بررسی شود.

━━━━━━━━━━━━━━━━━━━━

تست رله GEFRAN GRS-H پس از تعمیر

بعد از تعمیر، فقط تست روشن شدن LED کافی نیست.

تست کامل باید شامل موارد زیر باشد:

بررسی ورودی فرمان

بررسی قطع و وصل خروجی

بررسی عملکرد در برابر بار مناسب

اندازه‌گیری جریان بار

بررسی وضعیت حرارتی

کنترل اتصالات قدرت

بررسی رفتار خروجی در حالت بدون فرمان

تست عملکرد در سیکل کاری

در نسخه‌های دارای آلارم، عملکرد خروجی تشخیص و وضعیت LEDها نیز باید بررسی شود.

━━━━━━━━━━━━━━━━━━━━

جدول مدل‌ها و تجهیزات مرتبط با GEFRAN GRS-H

GEFRAN در صفحه رسمی محصولات Power Control، GRS-H را در کنار خانواده‌هایی مانند GRS، GRP-H، GQ و GRM-H قرار می‌دهد.

━━━━━━━━━━━━━━━━━━━━

تفاوت GRS-H و GRP-H

GRS-H و GRP-H هر دو از خانواده SSRهای تک‌فاز GEFRAN هستند، اما GRP-H با تمرکز بیشتر بر امکانات Advanced Diagnostic و کنترل و ارتباطات پیشرفته معرفی شده است.

GRS-H برای کنترل استاندارد بار و هیتر با هیت‌سینک یکپارچه طراحی شده، در حالی که GRP-H امکانات بیشتری برای تشخیص و کنترل ارائه می‌کند.

بنابراین هنگام جایگزینی این دو مدل، فقط جریان نامی نباید ملاک قرار گیرد و ویژگی‌های کنترلی و تشخیصی سیستم نیز باید بررسی شوند.

━━━━━━━━━━━━━━━━━━━━

چه زمانی باید رله GEFRAN GRS-H را تعمیر کرد؟

در شرایط زیر بررسی تخصصی SSR توصیه می‌شود:

روشن ماندن هیتر بعد از حذف فرمان

عدم روشن شدن بار

افزایش دمای غیرعادی

سوختن فیوز

آلارم قطع بار

آلارم حرارتی

خرابی بعد از نوسان برق

عملکرد ناپایدار پس از گرم شدن

سوختگی یا تغییر رنگ ترمینال‌ها

━━━━━━━━━━━━━━━━━━━━

نکات مهم هنگام جایگزینی GEFRAN GRS-H

در صورت نیاز به تعویض، نباید صرفاً به جریان مثلاً 40A یا 60A توجه کرد.

موارد زیر باید با قطعه اصلی تطبیق داده شوند:

کد کامل مدل

جریان نامی

ولتاژ بار

نوع و سطح فرمان

نوع بار

روش نصب

ویژگی Zero Crossing

وجود آلارم قطع بار

وجود حفاظت حرارتی

شرایط دفع حرارت

ابعاد و ترمینال‌ها

در نتیجه یک SSR هم‌جریان لزوماً جایگزین صحیح GRS-H مورد استفاده در یک دستگاه خاص نیست.

━━━━━━━━━━━━━━━━━━━━

تعمیر رله GEFRAN GRS-H در برزین الکترونیک

در برزین الکترونیک، تعمیر GRS-H با شناسایی دقیق مدل و بررسی شرایط خرابی آغاز می‌شود.

در مرحله اول وضعیت ظاهری، کد کامل رله، ترمینال‌ها، هیت‌سینک و مدار فرمان بررسی می‌شود.

سپس بخش قدرت و مدارهای داخلی مورد عیب‌یابی قرار می‌گیرند.

در صورت مشاهده خرابی حرارتی، شرایط نصب و جریان واقعی بار نیز بررسی می‌شود تا علت اصلی مشخص شود.

پس از انجام تعمیرات لازم، رله از نظر عملکرد فرمان، خروجی، جریان عبوری، رفتار حرارتی و پایداری عملکرد آزمایش می‌شود.

هدف از تعمیر، بازگرداندن قطعه به عملکرد پایدار و قابل استفاده در سیستم صنعتی است.

━━━━━━━━━━━━━━━━━━━━

نگهداری از رله GEFRAN GRS-H

برای افزایش عمر SSR باید شرایط کاری مناسب فراهم شود.

تمیزی مسیر دفع حرارت، تهویه مناسب تابلو، کنترل جریان بار و سلامت اتصالات قدرت اهمیت زیادی دارند.

در مدل‌های با جریان بالا، شرایط خنک‌کاری اهمیت بیشتری پیدا می‌کند؛ GEFRAN برای مدل‌های 90A و 120A استفاده از فن را در ساختار حرارتی محصول در نظر گرفته است.

همچنین در صورت مشاهده افزایش دما یا تکرار خرابی، باید علت اصلی پیش از نصب مجدد SSR بررسی شود.

━━━━━━━━━━━━━━━━━━━━

سوالات متداول درباره تعمیر GEFRAN GRS-H

GEFRAN GRS-H چیست؟

GRS-H یک رله حالت جامد تک‌فاز با هیت‌سینک یکپارچه است که برای کنترل بارهای الکتریکی، به‌خصوص کاربردهای گرمایشی صنعتی، طراحی شده است.

محدوده جریان GEFRAN GRS-H چقدر است؟

خانواده GRS-H در محدوده 15 تا 120 آمپر ارائه شده است و مقدار دقیق جریان هر قطعه باید از کد مدل و پلاک آن مشخص شود.

آیا GRS-H دارای هیت‌سینک داخلی است؟

بله. یکی از ویژگی‌های اصلی این خانواده، هیت‌سینک یکپارچه است.

آیا GRS-H Zero Crossing دارد؟

بله. GEFRAN برای این خانواده حالت سوئیچینگ Zero Crossing را اعلام کرده است.

آیا GRS-H قابل تعمیر است؟

بسته به نوع خرابی، امکان تعمیر یا تعویض بخش‌های معیوب وجود دارد. ابتدا باید مشخص شود مشکل در مدار فرمان، بخش قدرت، حفاظت، اتصالات یا قسمت حرارتی است.

چرا GRS-H بیش از حد داغ می‌شود؟

اضافه‌بار، جریان زیاد، اتصال نامناسب، شرایط تهویه نامناسب یا مشکل در بخش قدرت از علل احتمالی هستند.

آیا می‌توان هر SSR با جریان یکسان را جایگزین GRS-H کرد؟

خیر. ولتاژ بار، فرمان، نوع سوئیچینگ، نوع بار، امکانات تشخیصی، روش نصب و شرایط حرارتی باید بررسی شوند.

برای تعمیر دقیق GRS-H چه اطلاعاتی لازم است؟

عکس واضح از پلاک، کد کامل رله، ولتاژ بار، جریان بار، نوع فرمان و شرح دقیق ایراد، اطلاعات بسیار مهمی برای تشخیص هستند.

━━━━━━━━━━━━━━━━━━━━

جمع‌بندی

رله GEFRAN GRS-H یک SSR تک‌فاز صنعتی با هیت‌سینک یکپارچه است که در محدوده جریان 15 تا 120 آمپر عرضه می‌شود و برای کنترل بارهای الکتریکی، به‌ویژه سیستم‌های گرمایشی، کاربرد دارد. این خانواده از Zero Crossing پشتیبانی می‌کند و در نسخه‌های مختلف می‌تواند دارای قابلیت‌هایی مانند آلارم قطع بار و آلارم حرارتی باشد.

خرابی GRS-H می‌تواند به شکل قطع شدن خروجی، روشن ماندن دائمی بار، افزایش دما، فعال شدن آلارم یا آسیب دیدن بخش قدرت ظاهر شود.

برای تعمیر صحیح، بررسی هم‌زمان مدار فرمان، بخش قدرت، اتصالات، سیستم حرارتی و شرایط واقعی بار ضروری است.

در برزین الکترونیک، تعمیر رله GEFRAN GRS-H با عیب‌یابی تخصصی، بررسی علت خرابی و تست عملکرد نهایی انجام می‌شود.
