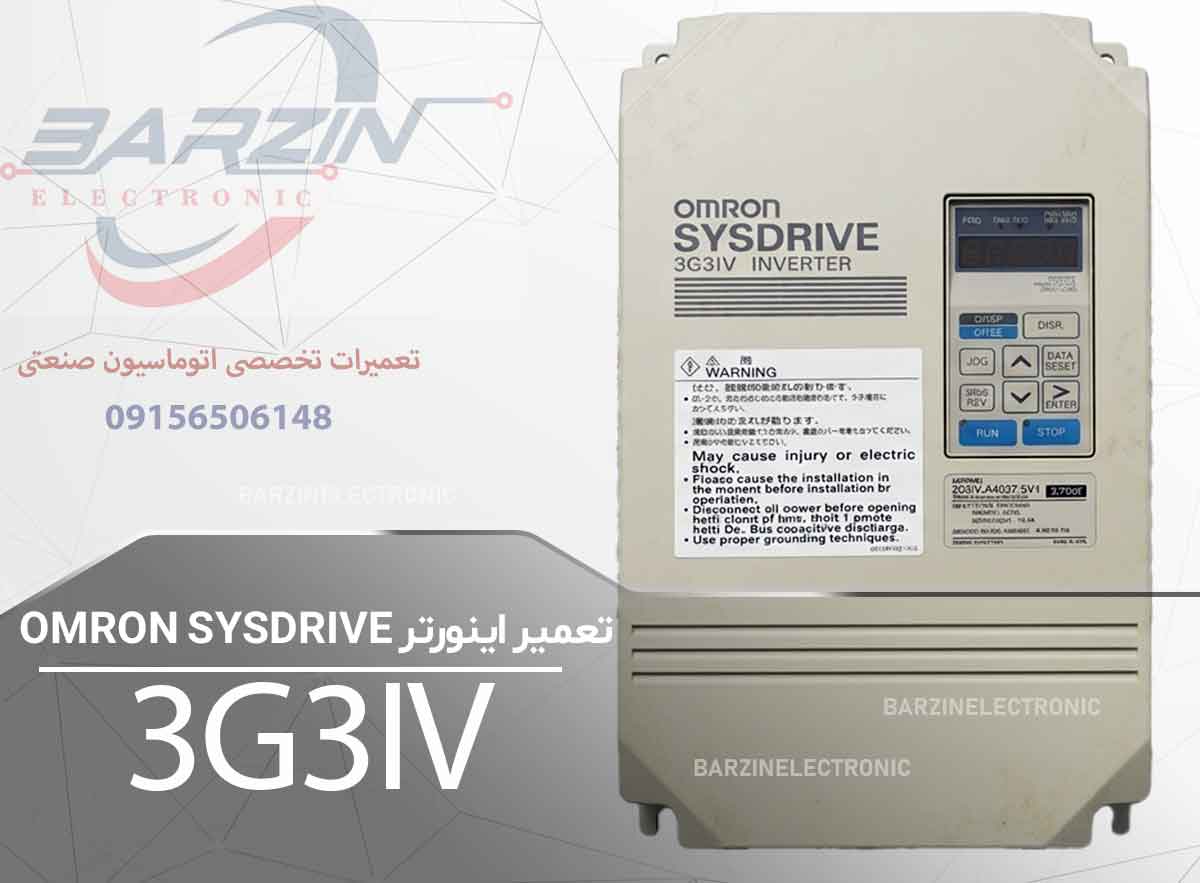

تعمیر اینورتر OMRON 3G3IV | تعمیر تخصصی درایو اومرون

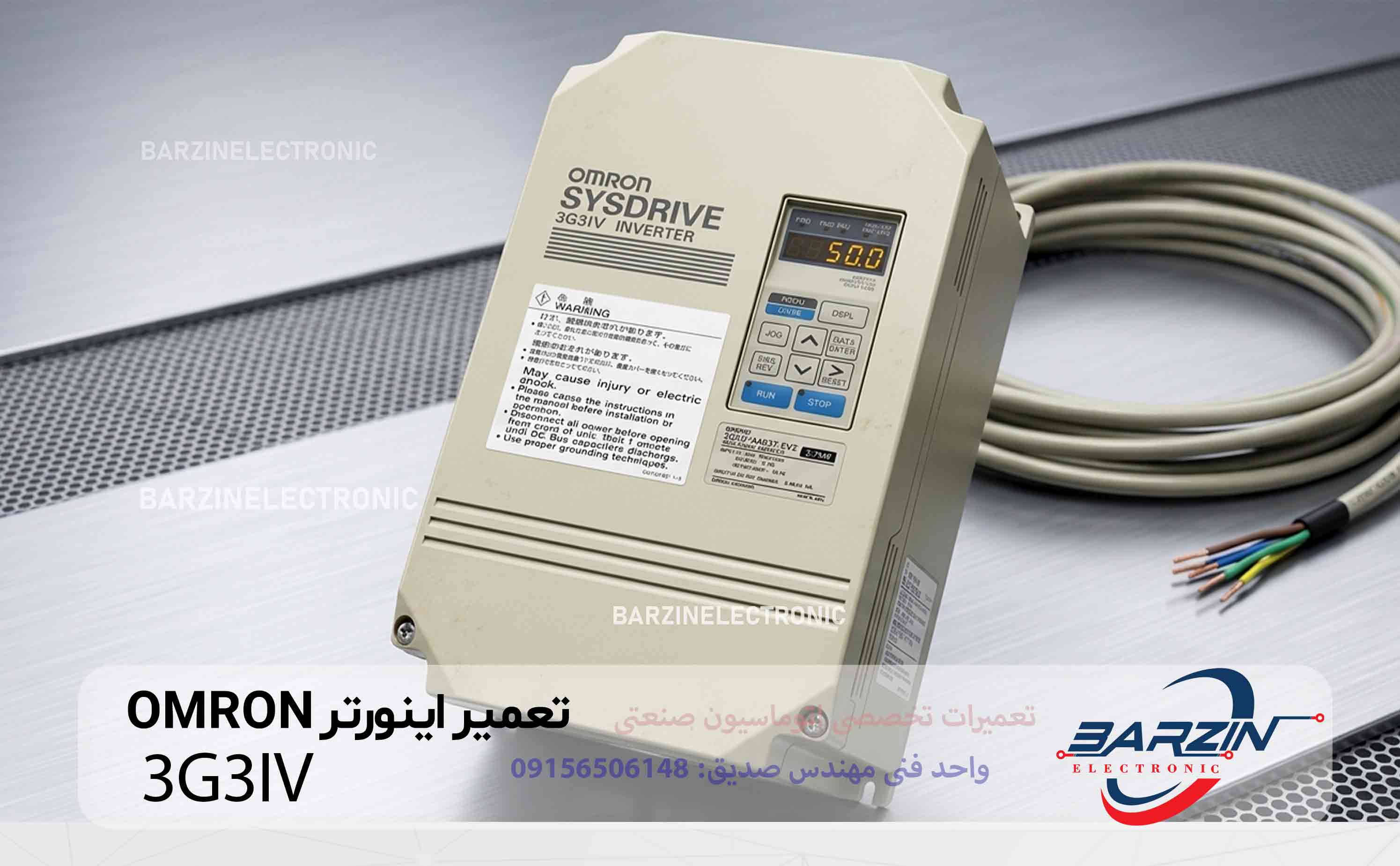

اینورتر OMRON 3G3IV از سری SYSDRIVE 3G3IV شرکت OMRON است که به‌عنوان یک اینورتر عمومی با عملکرد بالا و نویز پایین برای کنترل موتورهای الکتریکی طراحی شده است. این خانواده در نسل قدیمی محصولات OMRON قرار دارد و در مدل‌های مختلفی با کلاس‌های ولتاژی و توان متفاوت تولید شده است.

سری 3G3IV در مدل‌هایی مانند A2004، A2007، A2015، A2022، A2037، A2055 و A2075 در کلاس 200 تا 230 ولت و در رده‌های بزرگ‌تر مدل‌هایی مانند B2300 تا B430K در کلاس‌های 200 تا 230 و 380 تا 460 ولت دیده می‌شود. به همین دلیل نمی‌توان فقط بر اساس عنوان «3G3IV» توان یا جریان یک دستگاه مشخص را تعیین کرد و برای تعمیر یک واحد واقعی، کد کامل روی پلاک دستگاه باید مبنا قرار گیرد.

در برزین الکترونیک تعمیر اینورتر OMRON 3G3IV می‌تواند شامل عیب‌یابی و تعمیر مدار ورودی، یکسوساز، DC Bus، عناصر قدرت، IGBT، مدار Gate Drive، منبع تغذیه، برد کنترل، مدار ترمز، فن و خنک‌کاری، ورودی‌های کنترلی و مدارهای حفاظتی باشد.

با توجه به سن بالای این خانواده، بررسی وضعیت خازن‌های DC، اتصالات، بردهای الکترونیکی، سیستم خنک‌کاری و آثار حرارتی اهمیت ویژه‌ای دارد. خود OMRON نیز در برنامه نگهداری 3G3IV بر بررسی اتصالات، تمیزی هیت‌سینک و برد، وضعیت فن، عناصر قدرت و خازن‌های صافی تأکید کرده است.

تعمیر تخصصی اینورتر OMRON 3G3IV

خرابی یک اینورتر صنعتی ممکن است به شکل‌های مختلفی ظاهر شود:

دستگاه کاملاً خاموش باشد.

فیوز ورودی عمل کند.

اینورتر روشن شود ولی موتور Run نکند.

هنگام شتاب‌گیری Overcurrent ایجاد شود.

هنگام توقف Overvoltage ظاهر شود.

دستگاه بیش از حد داغ شود.

یکی از فازهای خروجی مشکل داشته باشد.

Fault مربوط به Brake یا Fuse ایجاد شود.

یا بخش کنترل و ارتباطات دچار مشکل شود.

در چنین شرایطی، تشخیص درست از خود تعمیر مهم‌تر است. برای مثال، یک خطای Overcurrent الزاماً به معنای خرابی ترانزیستور قدرت نیست؛ OMRON در عیب‌یابی رسمی برای این خطا بررسی مقاومت سیم‌پیچ موتور و افزایش زمان شتاب را نیز مطرح می‌کند.

OMRON 3G3IV چیست؟

SYSDRIVE 3G3IV یک General-purpose Inverter است که برای کنترل موتورهای AC استفاده می‌شود.

در مستندات رسمی OMRON، این سری با عنوان High-performance/Low noise General-purpose Inverter معرفی شده و ساختار کنترلی آن بر پایه Sine Wave PWM است. محدوده کنترل فرکانس در مشخصات این سری 0.1 تا 400Hz ذکر شده است.

این خانواده از مدل‌های کوچک با توان چندصد وات شروع می‌شود و در مدل‌های بزرگ‌تر به توان‌های بسیار بالاتر می‌رسد. برای نمونه، جدول رسمی OMRON مدل‌های A2004 تا A2075 را از 0.4 تا 7.5kW و مدل‌های B4550 تا B430K را از 55 تا 300kW از نظر بیشینه توان موتور پوشش می‌دهد.

بنابراین هنگام تعمیر باید مدل کامل دستگاه از روی پلاک مشخص شود.

جدول مشخصات فنی OMRON 3G3IV

مقادیر بالا در سطح خانواده هستند و باید برای مدل دقیق پلاک با دیتاشیت همان مدل تطبیق داده شوند.

مدل‌های مرتبط با OMRON 3G3IV

فهرست مدل‌ها و Option Cardها از مستندات رسمی OMRON استخراج شده است.

اهمیت کد کامل مدل در تعمیر 3G3IV

عبارت 3G3IV برای سفارش قطعات یا تعیین مشخصات کامل کافی نیست.

برای مثال، یک مدل A2007 از نظر توان و جریان با یک مدل A2075 کاملاً متفاوت است. همچنین کلاس 200V و 400V از نظر DC Bus، اجزای قدرت و سطوح حفاظتی تفاوت دارند.

به همین دلیل قبل از تعمیر باید:

کد کامل مدل

ولتاژ ورودی

توان

جریان

نوع بدنه

Option Card

و وضعیت LEDها ثبت شوند.

ساختار داخلی اینورتر OMRON 3G3IV

از دید تعمیرات می‌توان 3G3IV را به بخش‌های اصلی زیر تقسیم کرد:

مدار ورودی

یکسوساز

DC Link

خازن‌های صافی

Power Transistor / IGBT

Gate Drive

Power Supply

Control Circuit Board

Input/Output Control

Brake/Regenerative Circuit

Cooling System

هر یک از این بخش‌ها می‌تواند منشأ خرابی باشد.

تعمیر مدار ورودی OMRON 3G3IV

مدار ورودی اولین بخش مسیر توان است.

در مدل‌های کلاس 200V، مستندات رسمی OMRON ورودی سه‌فاز 200/208/220V در 50Hz و 200/208/220/230V در 60Hz را ذکر می‌کنند. برای کلاس‌های 380–460V نیز ورودی سه‌فاز 380/400/415/440/460V در 50/60Hz مشخص شده است.

در تعمیر این قسمت باید بررسی شوند:

• فیوز

• ترمینال‌ها

• سیم‌های ورودی

• پل دیود

• آثار سوختگی

• اتصالات

• مسیرهای PCB

• قطعات حفاظتی

قطع یا نامتعادل بودن ورودی می‌تواند عملکرد کل درایو را مختل کند.

تعمیر پل دیود و یکسوساز

بعد از ورودی AC، انرژی باید به DC تبدیل شود.

خرابی پل دیود ممکن است باعث:

سوختن فیوز

جریان غیرعادی

افت DC Bus

روشن نشدن دستگاه

یا

آسیب به خازن‌های باس

شود.

در این مرحله تست دیودها باید جداگانه انجام شود و سپس وضعیت DC Link و مدار قدرت بررسی شود.

تعمیر DC Bus اینورتر 3G3IV

DC Bus یکی از مهم‌ترین بخش‌های قدرت است.

در کلاس 200V، OMRON سطح Overvoltage را حدود 400V ذکر کرده و در کلاس 400V این سطح حدود 800V است. برای کلاس 200V، سطح Undervoltage نیز حدود 210V یا پایین‌تر ذکر شده است.

در تعمیر DC Link باید:

• خازن‌ها

• ESR

• ریپل

• مسیر شارژ

• مقاومت‌ها

• اتصالات

• یکسوساز

• مدار تخلیه

بررسی شوند.

تعمیر خازن‌های DC Link

3G3IV خانواده‌ای قدیمی است و وضعیت خازن‌ها اهمیت زیادی دارد.

خود OMRON در جدول نگهداری، Smoothing Capacitor را از نظر تغییر رنگ و بو به‌عنوان یکی از موارد بازرسی مشخص کرده و در صورت وجود نشانه خرابی، تعویض خازن یا واحد اینورتر را مطرح می‌کند.

در تعمیر حرفه‌ای بهتر است فقط ظاهر خازن ملاک نباشد و در صورت نیاز ESR و عملکرد واقعی آن نیز بررسی شود.

تعمیر IGBT و Power Transistor

بخش Power Stage وظیفه ایجاد ولتاژ خروجی برای موتور را دارد.

خرابی این بخش می‌تواند باعث:

• Short Circuit

• Overcurrent

• Fuse Blown

• عدم خروجی صحیح

• اختلاف فاز

• Trip فوری

شود.

در مستندات OMRON، حفاظت Instantaneous Overcurrent در حدود 200% جریان نامی توضیح داده شده است. همچنین OMRON برای Fuse Blown تأکید می‌کند که قبل از تعویض فیوز DC Bus، ترانزیستورهای خروجی باید بررسی شوند.

پس تعویض فیوز بدون بررسی Power Stage کار درستی نیست.

تعمیر Gate Driver

مدار Gate Driver وظیفه کنترل سوئیچ‌های قدرت را بر عهده دارد.

اگر یکی از قسمت‌های Driver خراب باشد، ممکن است:

IGBT سالم باشد ولی خروجی نادرست تولید شود.

یا:

IGBT جدید بعد از تعویض دوباره آسیب ببیند.

بنابراین در خرابی Power Stage، تغذیه Driver، مقاومت‌های Gate، سیگنال فرمان و مدارهای ایزوله نیز باید بررسی شوند.

تعمیر Power Supply

منبع تغذیه داخلی، ولتاژ موردنیاز مدار کنترل و قسمت‌های مختلف الکترونیکی را فراهم می‌کند.

خرابی آن می‌تواند موجب:

• خاموشی کامل

• Reset

• نمایش خطای کنترل

• عملکرد ناپایدار

• از کار افتادن برد کنترل

شود.

در تعمیر Power Supply باید خازن‌ها، دیودها، رگولاتورها، مدار سوئیچینگ، مسیرهای PCB و ولتاژهای خروجی بررسی شوند.

تعمیر Control Circuit Board

برد کنترل مرکز پردازش فرمان‌ها و پارامترهای درایو است.

خرابی این برد ممکن است با:

عدم Start

عمل نکردن ورودی‌ها

مشکل نمایشگر

خطای کنترل

خرابی Option Card

عدم پاسخ به فرمان فرکانس

ظاهر شود.

در دفترچه رسمی 3G3IV خطاهای Control Circuit Fault، NV-RAM Failure، A/D Converter Failure و Optional Connection Failure نیز در بخش عیب‌یابی مطرح شده‌اند.

تعمیر ورودی و خروجی‌های کنترلی

3G3IV برای دریافت مرجع فرکانس از ورودی‌های آنالوگ استفاده می‌کند.

در مشخصات رسمی، سیگنال‌های 0–10VDC و 4–20mA ذکر شده‌اند و ورودی‌های مختلف برای فرمان و کنترل در مدار وجود دارند.

اگر دستگاه با پتانسیومتر یا سیگنال آنالوگ کار نمی‌کند، باید بررسی شود:

• سیم‌بندی

• تغذیه مرجع

• کانال ورودی

• منبع 0–10V

• سیگنال 4–20mA

• تنظیمات

• Control Board

تعمیر Option Card در OMRON 3G3IV

یکی از قابلیت‌های مهم این خانواده استفاده از Option Cardهاست.

OMRON برای 3G3IV کارت‌هایی مانند:

3G3IV-PAI14U

3G3IV-PAI14B

3G3IV-PDI08

3G3IV-PSIG

3G3IV-PSIF

3G3IV-PAO08

3G3IV-PAO12

و

3G3IV-PPO36F

را معرفی کرده است.

بنابراین اگر دستگاهی دارای Option Card باشد، در عیب‌یابی باید خود کارت و کانکتور آن نیز بررسی شود.

تعمیر سیستم ترمز و Regenerative Circuit

در هنگام کاهش سرعت، انرژی می‌تواند از موتور به سمت DC Bus برگردد.

در صورتی که انرژی برگشتی بیش از توان جذب سیستم باشد، Overvoltage ایجاد می‌شود.

دفترچه OMRON برای این حالت افزایش زمان Deceleration و در صورت نیاز استفاده از Braking Resistor را مطرح می‌کند. همچنین برای 3G3IV تجهیزات Damping Unit و Damping Resistor به‌عنوان تجهیزات اختیاری ارائه شده‌اند.

در تعمیر مدار ترمز باید:

• Brake Transistor

• Braking Resistor

• سیم‌کشی

• اتصالات

• میزان Duty

• شرایط توقف موتور

بررسی شوند.

تعمیر سیستم خنک‌کاری

افزایش دما یکی از عوامل مهم خرابی درایوهای قدیمی است.

OMRON در دفترچه 3G3IV برای Radiator Fin Overheat حد دمایی حدود 90°C را ذکر کرده و بررسی فن و دمای محیط را توصیه می‌کند.

در نگهداری نیز OMRON بررسی گردوغبار روی هیت‌سینک و وضعیت فن را توصیه کرده است. برای فن، در شرایط مرجع ذکرشده، عبور زمان کارکرد تجمعی از 20,000 ساعت یکی از معیارهای مطرح‌شده برای تعویض است.

جدول علائم خرابی رایج OMRON 3G3IV

علائم و مسیرهای اصلی عیب‌یابی بالا بر اساس جدول رسمی OMRON برای 3G3IV تهیه شده‌اند.

جدول خطا و عیب‌یابی OMRON 3G3IV

درایو 3G3IV در بخش ارتباطی نیز خطاهایی مانند E-15 Transmission Path Error و E-10 Interface Card Error را برای Sysmac Bus/Sysmac Bus/2 تعریف می‌کند. همچنین جدول رسمی ارتباطی کدهای OC، OV، OL2، OH، FU، Brake Fault، EFxx، CPFxx، OL1 و UV1 را ثبت کرده است.

تعمیر خطای OC یا Overcurrent

خطای OC یکی از مهم‌ترین خطاهای اینورتر 3G3IV است.

در دفترچه رسمی OMRON، Overcurrent زمانی تشخیص داده می‌شود که جریان خروجی از حدود 120% جریان نامی ترانزیستور عبور کند. OMRON برای عیب‌یابی آن بررسی مقاومت سیم‌پیچ موتور و افزایش زمان Acceleration را پیشنهاد می‌کند.

علل احتمالی:

• شتاب خیلی سریع

• اتصال کوتاه خروجی

• Ground Fault

• موتور نامناسب

• بار سنگین

• switching نامناسب در خروجی

• خرابی Power Transistor

هستند.

بنابراین اگر دستگاه OC می‌دهد، ابتدا باید مشخص شود خطا در چه لحظه‌ای رخ می‌دهد.

تعمیر خطای OV یا Overvoltage

خطای OV به افزایش بیش از حد ولتاژ DC Bus مربوط است.

OMRON برای کلاس 200V حدود 400V و برای کلاس 400V حدود 800V را به‌عنوان سطوح تشخیص Overvoltage ذکر کرده است.

از عوامل احتمالی:

کاهش سرعت سریع

بار احیایی

ولتاژ ورودی بالا

مشکل در سیستم ترمز

هستند.

راهکار اولیه بسته به شرایط می‌تواند افزایش زمان Deceleration و استفاده مناسب از Braking Resistor باشد.

تعمیر خطای FU یا Fuse Blown

در صورت خطای Fuse Blown باید ابتدا علت اتصال کوتاه بررسی شود.

مهم‌ترین نکته این است که OMRON صراحتاً هشدار می‌دهد قبل از تعویض فیوز DC Bus، ترانزیستورهای خروجی باید بررسی شوند.

پس مسیر صحیح عیب‌یابی:

Fuse → Power Transistor → Motor/Cable → Gate Circuit

است.

تعمیر خطای OH و Overheat

در صورت مشاهده OH باید وضعیت:

• فن

• هیت‌سینک

• گردوغبار

• دمای محیط

• بار

• شرایط نصب

بررسی شود.

OMRON در جدول رسمی برای دمای Fin حدود 90°C را ذکر می‌کند و کنترل فن و محیط را توصیه کرده است.

تعمیر OL1 و OL2

OL1 مربوط به Motor Overload و OL2 مربوط به Inverter Overload است. این دو خطا نباید با یکدیگر یکسان فرض شوند.

برای OL1 باید موتور و دمای آن و میزان بار بررسی شوند.

برای OL2 باید خود درایو، بار، زمان Acceleration و ظرفیت اینورتر بررسی شوند.

OMRON توصیه می‌کند در رخداد اضافه‌بار، علت بار و الگوی کاری بررسی شود و از Reset مکرر بدون رفع علت خرابی خودداری شود.

تعمیر خطای Brake Transistor

خرابی Brake Transistor می‌تواند عملکرد صحیح توقف و جذب انرژی برگشتی را مختل کند.

در عیب‌یابی باید:

• Brake Transistor

• Braking Resistor

• اتصال مقاومت

• Duty Cycle

• Deceleration

• آثار حرارت

بررسی شوند.

OMRON برای Braking Resistor Unit Overheated نیز شرایطی مانند توقف‌های مکرر، Regeneration طولانی و Deceleration سریع را مطرح کرده است.

تعمیر خطای Control Circuit Fault

اگر خطا مربوط به مدار کنترل باشد، بررسی باید از:

Power Supply Control

سپس:

Control Board

و بعد:

NV-RAM

A/D Converter

و

Option Connector

انجام شود.

دفترچه رسمی 3G3IV برای Control Circuit Fault، NV-RAM و A/D Converter Fault کدهای جداگانه در نظر گرفته است.

تعمیر خطاهای ارتباطی Sysmac Bus

در نسخه‌هایی که از کارت ارتباطی استفاده می‌کنند، قطع ارتباط می‌تواند از:

• کابل

• Interface Card

• کانکتور

• مسیر انتقال

• PLC

• تنظیمات ارتباط

ناشی شود.

OMRON برای این بخش E-15 Transmission Path Error و E-10 Interface Card Error را مستند کرده است.

تعمیر Analog Input

اگر مرجع فرکانس از ورودی آنالوگ دریافت شود و موتور با تغییر پتانسیومتر یا سیگنال 4–20mA/0–10V پاسخ ندهد، باید موارد زیر بررسی شوند:

منبع سیگنال

سیم‌بندی

ترمینال

Input Circuit

پارامترها

Control Board

در مستندات 3G3IV ورودی‌های 0–10VDC و 4–20mA به‌عنوان مرجع فرکانس تعریف شده‌اند.

تعمیر Option Card

اگر اینورتر دارای کارت Option باشد، قبل از تعویض Control Board باید کارت و کانکتور آن نیز بررسی شوند.

برای نمونه، کارت 3G3IV-PSIG امکان ارتباط SYSMAC BUS با PLCهای مربوط را فراهم می‌کند و کارت PSIF برای SYSMAC BUS/2 استفاده شده است.

پس در صورت مشاهده خطای Option، ابتدا خود کارت و اتصال آن را بررسی کن.

جدول عیب‌یابی سریع OMRON 3G3IV

تعمیر و نگهداری OMRON 3G3IV

با توجه به قدیمی بودن این سری، نگهداری پیشگیرانه اهمیت زیادی دارد.

خود OMRON توصیه می‌کند:

اتصالات الکتریکی از نظر شل شدن بررسی شوند.

هیت‌سینک از گردوغبار پاک شود.

روی PCB تجمع گردوغبار رسانا یا روغن کنترل شود.

فن از نظر صدا و لرزش بررسی شود.

عناصر قدرت تمیز باشند.

خازن صافی از نظر تغییر رنگ و بو کنترل شود.

این موارد در دستگاه‌های قدیمی می‌توانند در جلوگیری از خرابی ناگهانی مؤثر باشند.

تأثیر گردوغبار و آلودگی روی برد 3G3IV

وجود گردوغبار معمولی با گردوغبار رسانا یکسان نیست.

در محیط‌های صنعتی ممکن است گردوغبار همراه با:

روغن

رطوبت

براده فلزی

آلودگی رسانا

روی PCB قرار بگیرد و باعث کاهش عایقی یا ایجاد مسیرهای ناخواسته شود.

OMRON نیز در برنامه سرویس، تجمع گردوغبار رسانا و Oil Mist روی PCB را به‌عنوان مورد قابل بررسی ذکر کرده است.

تعمیر خازن‌های قدیمی 3G3IV

در درایوهای قدیمی، خازن‌های DC Link و Power Supply ممکن است در طول زمان دچار:

خشک‌شدن

افزایش ESR

افت ظرفیت

افزایش ریپل

شوند.

این مشکل ممکن است به شکل:

• DC Bus ناپایدار

• Fault هنگام Load

• Overvoltage/Undervoltage

• گرمای غیرعادی

• استرس روی Power Stage

ظاهر شود.

بنابراین در یک تعمیر اساسی، تست خازن‌ها اهمیت زیادی دارد.

تست موتور و کابل قبل از راه‌اندازی

یکی از اشتباهات رایج، تعمیر اینورتر و اتصال مستقیم آن به موتوری است که قبلاً علت خرابی بوده است.

قبل از تست نهایی باید:

عایق موتور

مقاومت فازها

کابل U/V/W

اتصال زمین

و شرایط بار بررسی شوند.

دفترچه OMRON نیز در خطاهای Overcurrent و Ground Fault بررسی موتور و سیم‌کشی بار را جزو اقدامات اصلاحی قرار می‌دهد.

مراحل تعمیر OMRON 3G3IV در برزین الکترونیک

مرحله اول — شناسایی مدل

کد کامل دستگاه از روی پلاک ثبت می‌شود.

مرحله دوم — ثبت خطای اولیه

کد Fault و شرایط وقوع آن یادداشت می‌شوند.

مرحله سوم — بررسی ظاهری

برد، ترمینال‌ها، کابل‌ها، بدنه و هیت‌سینک بررسی می‌شوند.

مرحله چهارم — بررسی ورودی

فیوز، پل دیود و مدار ورودی تست می‌شوند.

مرحله پنجم — تست DC Bus

خازن‌ها، مسیر شارژ و DC Link بررسی می‌شوند.

مرحله ششم — تست Power Transistor

بخش قدرت برای اتصال کوتاه و خرابی بررسی می‌شود.

مرحله هفتم — تست Gate Driver

تغذیه و فرمان Power Stage بررسی می‌شود.

مرحله هشتم — تعمیر Power Supply

منبع تغذیه و ریل‌های کنترلی تست می‌شوند.

مرحله نهم — بررسی Control Board

برد کنترل و مدارهای داخلی بررسی می‌شوند.

مرحله دهم — بررسی Option

در صورت وجود کارت ارتباطی یا مانیتور، کارت بررسی می‌شود.

مرحله یازدهم — بررسی موتور و کابل

موتور و کابل به‌عنوان بخشی از سیستم بررسی می‌شوند.

مرحله دوازدهم — تست بدون بار

درایو ابتدا در شرایط کنترل‌شده تست می‌شود.

مرحله سیزدهم — تست موتور

موتور متناسب متصل و رفتار دستگاه بررسی می‌شود.

مرحله چهاردهم — تست نهایی

جریان، فرکانس، دما، فرمان‌ها و عدم برگشت Fault بررسی می‌شوند.

جدول تست نهایی بعد از تعمیر

اشتباهات رایج در تعمیر OMRON 3G3IV

تعویض فیوز بدون تست Power Transistor

OMRON صراحتاً توصیه می‌کند قبل از تعویض DC Bus Fuse، ترانزیستورهای خروجی بررسی شوند.

تعویض مستقیم IGBT

اگر Gate Driver خراب باشد، قطعه جدید نیز ممکن است دوباره آسیب ببیند.

نادیده گرفتن موتور

Ground Fault و Overcurrent می‌توانند از موتور یا کابل ناشی شوند.

Reset مکرر

Reset کردن مداوم بدون رفع علت خرابی راه‌حل تعمیراتی نیست.

بی‌توجهی به خازن‌ها

در تجهیزی با عمر بالا، وضعیت Smoothing Capacitor باید جدی گرفته شود.

استفاده از مشخصات یک مدل برای مدل دیگر

3G3IV طیف بسیار بزرگی از مدل‌ها را شامل می‌شود، بنابراین توان و جریان باید از روی کد کامل دستگاه تعیین شوند.

نادیده گرفتن Option Card

وجود کارت ارتباطی یا مانیتور می‌تواند مسیر عیب‌یابی را تغییر دهد.

وضعیت قدیمی بودن OMRON 3G3IV

OMRON نسخه 3G3IV(-V1) را با تاریخ پایان سفارش مارس 1995 و 3G3IV(-V2) را با تاریخ پایان سفارش مارس 1998 در سایت رسمی خود ثبت کرده است. OMRON برای این محصولات اطلاعات تاریخی و مستندات مرجع را نگهداری می‌کند، اما آن‌ها را محصولات جدید فعلی معرفی نمی‌کند.

این موضوع برای تجهیزات صنعتی موجود اهمیت دارد، زیرا درایوهای قدیمی ممکن است همچنان در ماشین‌آلات فعال باشند و در این شرایط تعمیر برد و Power Stage می‌تواند بخشی از راهکار نگهداری سیستم باشد.

مقایسه بخش‌های مهم در تعمیر 3G3IV

سوالات متداول تعمیر OMRON 3G3IV

OMRON 3G3IV چیست؟

3G3IV یک خانواده از SYSDRIVE General-purpose Inverterهای OMRON است که برای کنترل موتورهای AC طراحی شده است.

آیا 3G3IV یک مدل مشخص است؟

خیر. 3G3IV یک سری شامل مدل‌های مختلف با توان و کلاس ولتاژی متفاوت است.

آیا 3G3IV هنوز تولید می‌شود؟

نسخه‌های 3G3IV(-V1) و (-V2) در سایت رسمی OMRON به‌عنوان محصولات پایان‌یافته ثبت شده‌اند.

خطای OC در 3G3IV چیست؟

OC مربوط به Overcurrent است و می‌تواند از موتور، کابل، بار، شتاب زیاد یا Power Stage ناشی شود. OMRON برای این خطا بررسی مقاومت موتور و زمان شتاب را نیز توصیه می‌کند.

آیا OC یعنی IGBT سوخته است؟

خیر. موتور و کابل و شرایط بار نیز باید بررسی شوند.

OV چرا ایجاد می‌شود؟

یکی از علل اصلی برگشت انرژی از موتور هنگام کاهش سرعت است. زمان Deceleration و مدار ترمز باید بررسی شوند.

FU چیست؟

FU نشان‌دهنده Fuse Blown است و قبل از تعویض فیوز باید Power Transistor و علت اتصال کوتاه بررسی شود.

OH چیست؟

OH به داغ‌شدن درایو یا هیت‌سینک مربوط است و فن، دمای محیط و آلودگی باید بررسی شوند.

OL1 و OL2 چه تفاوتی دارند؟

OL1 مربوط به Motor Overload و OL2 مربوط به Inverter Overload است.

آیا 3G3IV ورودی آنالوگ دارد؟

در ساختار استاندارد، مرجع فرکانس 0–10V و 4–20mA پشتیبانی می‌شود و کارت‌های آپشن آنالوگ نیز برای برخی کاربردها وجود داشته‌اند.

آیا 3G3IV Option Card دارد؟

بله. OMRON کارت‌هایی مانند PAO، PAI، PDI، PSIG، PSIF و PPO را برای این خانواده مستند کرده است.

آیا خازن‌های 3G3IV نیاز به بررسی دارند؟

بله. OMRON در سرویس دوره‌ای وضعیت Smoothing Capacitor را از نظر تغییر رنگ و بو مشخص کرده است.

آیا خرابی موتور می‌تواند باعث خرابی یا خطای اینورتر شود؟

بله. Ground Fault، Short Circuit و Overcurrent می‌توانند با وضعیت موتور و کابل مرتبط باشند.

آیا تعمیر برد 3G3IV امکان‌پذیر است؟

بسته به نوع خرابی، بخش‌هایی مانند Power Supply، Control Board، Power Transistor، Gate Driver، مدار DC Link و بعضی Optionها قابل عیب‌یابی و تعمیر هستند.

آیا برای تعیین مشخصات دقیق 3G3IV باید پلاک را دید؟

بله. به دلیل تنوع زیاد مدل‌ها، کد کامل پلاک برای تعیین توان، جریان، کلاس ولتاژ و قطعات مناسب ضروری است.

جمع‌بندی

OMRON 3G3IV یک خانواده قدیمی از اینورترهای SYSDRIVE است که در مدل‌های متنوعی برای کلاس‌های 200–230V و 380–460V تولید شده است. این سری دارای ساختار Sine Wave PWM، محدوده کنترل فرکانس تا 400Hz و مجموعه‌ای از حفاظت‌های مهم مانند Overcurrent، Overvoltage، Undervoltage، Overload، Overheat، Fuse Blown و Ground Fault است.

در تعمیر تخصصی این درایو باید مدار ورودی، یکسوساز، DC Link، خازن‌های صافی، Power Transistor/IGBT، Gate Driver، Power Supply، Control Board، مدار ترمز، خنک‌کاری و Option Cardها به‌صورت مرحله‌ای بررسی شوند.

خطاهایی مانند OC، OV، FU، OH، OL1، OL2، Brake Fault، EFxx، CPFxx و UV1 مسیرهای عیب‌یابی متفاوتی دارند و نباید بدون بررسی موتور، کابل، بار و شرایط ایجاد خطا به یک قطعه خاص نسبت داده شوند.

با توجه به پایان‌یافتن تولید نسخه‌های V1 و V2، حفظ و تعمیر تجهیزات 3G3IV موجود در ماشین‌آلات صنعتی ممکن است از نظر نگهداری سیستم اهمیت داشته باشد. برای تعمیر دقیق هر واحد، مدل کامل روی پلاک دستگاه باید مبنا قرار گیرد.

در برزین الکترونیک تعمیر اینورتر OMRON 3G3IV می‌تواند شامل عیب‌یابی و تعمیر برد، Power Supply، مدار DC Link، Power Transistor/IGBT، Gate Driver، مدار ترمز، سیستم خنک‌کاری، رفع Fault و تست نهایی عملکرد دستگاه باشد.

OMRON
