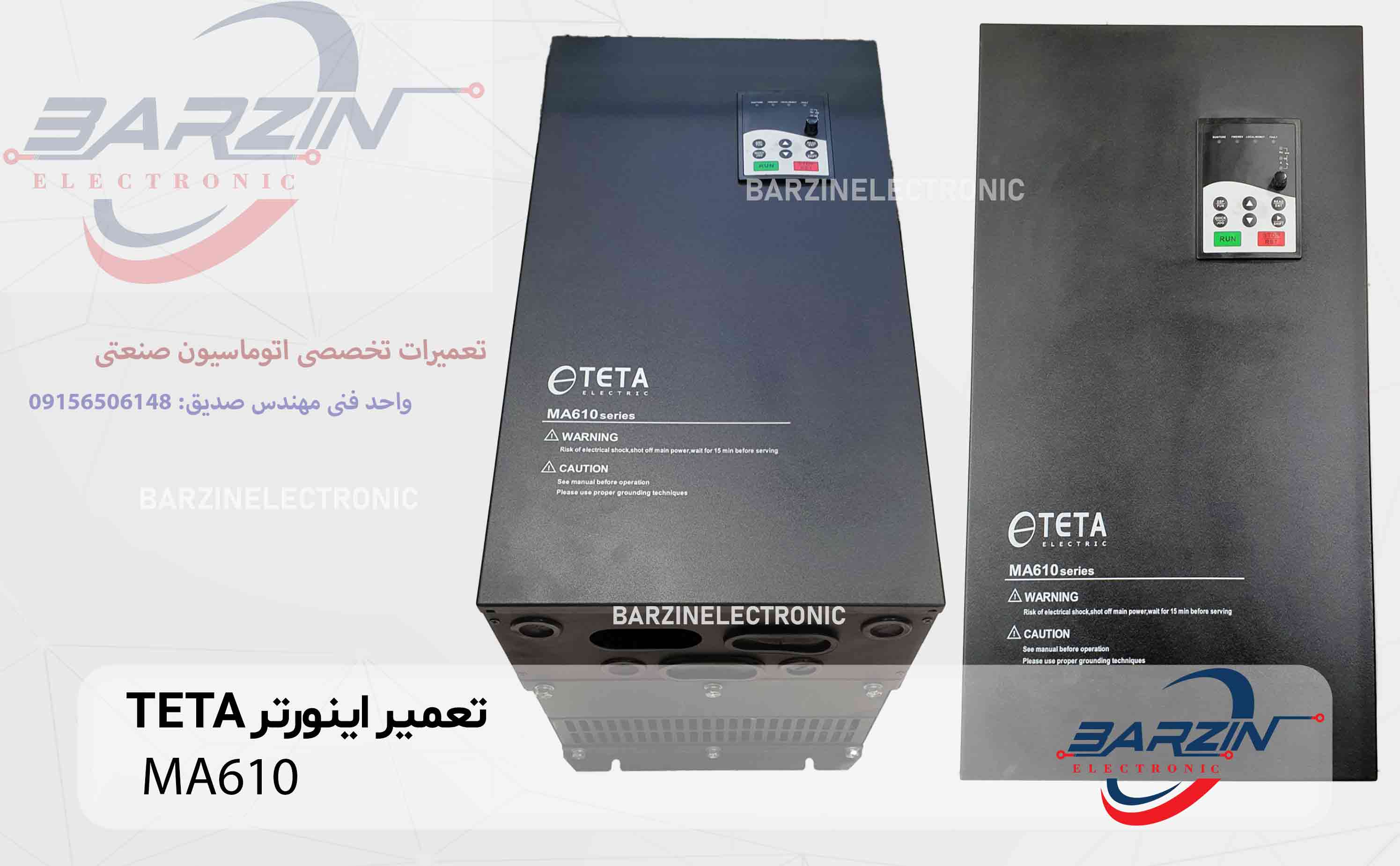

۱. معرفی کامل اینورتر TETA-MA610
اینورتر TETA-MA610 یکی از درایوهای فرکانس متغیر صنعتی (VFD) است که برای کنترل سرعت و گشتاور موتورهای سهفاز AC در کاربردهای صنعتی عمومی، نیمهسنگین و خطوط تولید طراحی شده است. این سری از اینورترها به دلیل قیمت اقتصادی، دسترسی مناسب، تنظیمات قابل قبول و عملکرد نسبتاً پایدار، در بسیاری از کارخانهها، کارگاههای صنعتی، سیستمهای تهویه، ماشینآلات بستهبندی، خطوط انتقال مواد و پمپهای صنعتی مورد استفاده قرار میگیرد.
اینورتر MA610 در دسته درایوهای اقتصادی صنعتی قرار دارد اما برخلاف بسیاری از مدلهای ارزانقیمت، امکانات مناسبی مانند کنترل V/F، کنترل برداری Sensorless، PID داخلی، ورودی و خروجیهای آنالوگ و دیجیتال، ارتباط RS485 و حفاظتهای چندگانه را در اختیار کاربر قرار میدهد.
در بسیاری از صنایع، اینورترهای TETA بهعنوان جایگزین اقتصادی برندهای گرانتر استفاده میشوند و در صورتی که نصب، تهویه و نگهداری اصولی داشته باشند، عملکرد نسبتاً پایداری خواهند داشت. با این حال، به دلیل شرایط کاری سنگین، نوسانات برق صنعتی، گرمای زیاد تابلو و سرویس نامناسب، خرابی در بخشهایی مانند IGBT، خازن باس DC، پاور داخلی و برد کنترل در این مدلها کاملاً رایج است.
۲. نقش اینورتر در اتوماسیون صنعتی
در سیستمهای صنعتی مدرن، اینورتر فقط یک کنترلکننده دور موتور نیست، بلکه بخشی از سیستم هوشمند اتوماسیون محسوب میشود که مستقیماً روی کیفیت فرآیند، مصرف انرژی، عمر تجهیزات مکانیکی و راندمان تولید تأثیر میگذارد.
وظایف اصلی اینورتر TETA-MA610 شامل موارد زیر است:
- کنترل سرعت موتور
- کنترل گشتاور
- کاهش جریان استارت
- جلوگیری از شوک مکانیکی
- کنترل نرم شتاب و توقف
- حفاظت از موتور
- کاهش مصرف برق
- کنترل فشار و دبی در پمپها
- کنترل سرعت خطوط تولید
در بسیاری از کارخانهها، اینورتر MA610 روی تجهیزاتی مانند نوار نقاله، دستگاه بستهبندی، پمپ صنعتی، فن سانتریفیوژ، کمپرسور و میکسر نصب میشود و نقش کلیدی در عملکرد مداوم خط تولید دارد.
۳. ساختار داخلی اینورتر TETA-MA610
از دید تعمیرات تخصصی، ساختار اینورتر به چند بلوک اصلی تقسیم میشود و شناخت دقیق هر بلوک برای عیبیابی صحیح کاملاً ضروری است.
## خطاهای رایج اینورتر TETA-MA610
۳-۱. بخش ورودی برق (AC INPUT)
این قسمت اولین بخش دریافتکننده برق سهفاز است.
اجزای اصلی:
- ترمینال R/S/T
- فیوزهای قدرت
- فیلتر EMI
- پل دیود
- مدار Soft Charge
- مقاومت Precharge
وظیفه:
تبدیل برق AC سهفاز به DC
خرابیهای رایج:
- سوختن دیودها
- اتصال کوتاه پل دیود
- ترک PCB
- سوختن مقاومت Precharge
- خرابی رله شارژ اولیه
علائم خرابی:
- روشن نشدن کامل دستگاه
- پریدن فیوز
- اتصال کوتاه ورودی
- صدای انفجار اولیه
در بسیاری از مواردی که اینورتر بهصورت کامل خاموش است، مشکل از همین بخش شروع میشود.
۳-۲. باس DC (DC BUS)
یکی از حیاتیترین قسمتهای تعمیراتی.
اجزا:
- خازنهای الکترولیتی ولتاژ بالا
- مقاومت تخلیه
- سنسور ولتاژ
- مدار مانیتورینگ DC
وظیفه:
ذخیره و تثبیت انرژی DC
خرابیهای رایج:
- خشک شدن خازن
- افزایش ESR
- نشت الکترولیت
- بادکردگی خازن
- کاهش ظرفیت
علائم خرابی:
- ریست شدن اینورتر
- افت توان
- خطای UV
- خطای OV
- نوسان سرعت موتور
📌 در بسیاری از خرابیهای اینورتر TETA-MA610، خازن باس DC نقش مستقیم در خرابی IGBT دارد.
۳-۳. ماژول قدرت IGBT
این قسمت قلب اصلی درایو محسوب میشود.
وظیفه:
تولید خروجی PWM برای کنترل موتور
اجزا:
- ماژول IGBT
- مدار Gate Driver
- مدار Snubber
- سنسور جریان
خرابیهای رایج:
- اتصال کوتاه IGBT
- سوختن Driver
- نشتی Collector-Emitter
- خرابی گیت
علائم:
- تریپ فوری
- اتصال کوتاه خروجی
- روشن شدن بدون خروجی
- انفجار ماژول
📌 رایجترین خرابی کارگاهی:
سوختن IGBT به دلیل خرابی فن یا اضافه بار
۳-۴. برد کنترل (CONTROL BOARD)
برد کنترل مغز اصلی دستگاه است.
اجزا:
- CPU
- EEPROM
- PWM IC
- اپتوکوپلر
- ADC
- رگولاتورها
وظیفه:
مدیریت کل فرآیند کنترلی
خرابیهای رایج:
- هنگ CPU
- خرابی EEPROM
- اختلال PWM
- خرابی تغذیه 5V
علائم:
- هنگ دستگاه
- نمایش کاراکتر اشتباه
- کار نکردن کیپد
- عدم استارت
۳-۵. سیستم خنککاری
اجزا:
وظیفه:
کاهش دمای IGBT و خازنها
خرابیهای رایج:
- خرابی فن
- گرفتگی گردوغبار
- داغ شدن هیتسینک
علائم:
- خطای OH
- خاموش شدن در بار
- کاهش توان خروجی
📌 خرابی فن یکی از رایجترین عوامل سوختن IGBT است.
۴. جدول مشخصات فنی (دیتاشیت)
| مشخصه فنی | مقدار / توضیح |
|---|
| مدل | TETA-MA610 |
| نوع | VFD |
| کاربرد | صنعتی عمومی |
| کنترل | V/F + Vector |
| ورودی | 3 فاز 380VAC |
| خروجی | 0~400Hz |
| PID | دارد |
| ارتباط | RS485 |
| حفاظتها | OC / OV / UV / OH |
| خنککاری | فن اجباری |
منوآل
https://barzinelectronic.ir/wp-content/uploads/2026/05/English-MA610-Teta-User-manual.pdf
۵. اصول عملکرد اینورتر
فرآیند عملکرد:
AC → DC → PWM → AC متغیر
مراحل عملکرد:
- برق سهفاز وارد دستگاه میشود
- توسط پل دیود به DC تبدیل میشود
- خازنها انرژی را ذخیره میکنند
- IGBT با PWM ولتاژ مصنوعی تولید میکند
- موتور با فرکانس جدید کار میکند
📌 تغییر فرکانس = تغییر سرعت موتور
۶. کاربردهای رایج اینورتر TETA-MA610
- پمپ صنعتی
- فن صنعتی
- دستگاه CNC
- نوار نقاله
- کمپرسور
- دستگاه بستهبندی
- میکسر
- ماشینآلات صنعتی
- صنایع غذایی
- صنایع نساجی
۷. مزایا و معایب
جدول مزایا
| مزیت | توضیح |
|---|
| قیمت اقتصادی | مناسب پروژهها |
| نصب آسان | راهاندازی سریع |
| کنترل نرم | استارت مناسب |
| حفاظت کامل | ایمنی موتور |
| PID داخلی | کنترل فشار |
جدول معایب
| عیب | توضیح |
|---|
| حساس به گرما | تهویه مهم |
| کیفیت متوسط قطعات | بسته به سری |
| خرابی فن | رایج |
| حساس به نوسان برق | نیاز محافظ |
| تعمیر تخصصی | نیاز تجربه بالا |
۸. خطاهای رایج و راهکارها
### علت خطای OC
| خطا | علت | راهکار |
|---|
| روشن نمیشود | خرابی پاور | تست تغذیه |
| OC | اتصال کوتاه | تست IGBT |
| UV | افت ولتاژ | تست خازن |
| OH | خرابی فن | تعویض فن |
| لرزش موتور | تنظیم اشتباه | تنظیم پارامتر |
| قطع خروجی | خرابی Driver | تست برد |
۹. جدول کد خطاهای رایج
| کد خطا | عنوان | علت | راهکار |
|---|
| OC | Over Current | اتصال کوتاه | تست IGBT |
| OV | Over Voltage | ولتاژ بالا | بررسی برق |
| UV | Under Voltage | افت برق | تست باس DC |
| OH | Over Heat | خرابی فن | تعویض فن |
| OL | Over Load | بار زیاد | کاهش بار |
| GF | Ground Fault | نشتی زمین | تست کابل |
| PF | Phase Fault | قطع فاز | بررسی برق |
| CE | Communication Error | ارتباط | تست RS485 |
| CPU | CPU Fault | خرابی برد | تعمیر PCB |
۱۰. فرآیند تخصصی تعمیرات
مرحله اول: تست اولیه
- بررسی ظاهری
- بررسی فیوز
- تست اتصال کوتاه
مرحله دوم: تست ورودی
- تست پل دیود
- تست مدار Precharge
مرحله سوم: تست باس DC
- اندازهگیری ولتاژ
- تست ESR
- بررسی Ripple
📌 ولتاژ باس در ورودی 380VAC حدود 540VDC است.
مرحله چهارم: تست IGBT
روش تست:
- تست دیود داخلی
- تست اتصال C-E
- تست گیت
ابزار:
مرحله پنجم: تست برد کنترل
- تست 5V
- تست 15V
- بررسی PWM
- تست CPU
مرحله ششم: تست نهایی
- راهاندازی با لامپ سری
- تست بدون بار
- تست زیر بار
۱۱. خرابیهای رایج کارگاهی
خرابی شماره ۱: سوختن IGBT
علت:
- اضافه بار
- خرابی فن
- اتصال کوتاه موتور
خرابی شماره ۲: خرابی خازن
علت:
- دمای بالا
- عمر زیاد
- Ripple بالا
خرابی شماره ۳: خرابی پاور داخلی
علت:
- نوسان برق
- اتصال کوتاه ثانویه
خرابی شماره ۴: خرابی Driver
علت:
- سوختن IGBT
- ولتاژ برگشتی موتور
۱۲. تحلیل تخصصی خرابی IGBT
دلایل سوختن:
- اضافه بار
- اتصال کوتاه خروجی
- خرابی خازن
- خرابی فن
- نویز شدید
علائم:
- اتصال کوتاه
- تریپ سریع
- انفجار ماژول
📌 در بسیاری از موارد، Driver نیز همزمان آسیب میبیند.
۱۳. تحلیل تخصصی خرابی خازن باس
علائم:
علت:
📌 خازن ضعیف عامل اصلی خرابی ثانویه IGBT است.
۱۴. نصب اصولی اینورتر
- ارت استاندارد
- کابل شیلددار
- تهویه مناسب
- استفاده از راکتور
- فاصله از منابع نویز
۱۵. نگهداری پیشگیرانه
هر ۳ ماه:
- تمیزکاری فن
- بررسی گردوغبار
هر ۶ ماه:
هر ۱ سال:
۱۶. افزایش عمر دستگاه
- جلوگیری از اضافه بار
- سرویس دورهای
- برق پایدار
- تهویه مناسب
- استفاده از فیلتر EMI
۱۷. جمعبندی نهایی
اینورتر TETA-MA610 یکی از درایوهای اقتصادی و پرکاربرد صنعتی است که در بسیاری از ماشینآلات و سیستمهای کنترلی استفاده میشود. مهمترین خرابیهای این دستگاه معمولاً مربوط به:
- IGBT
- خازن باس DC
- فن
- Driver
- پاور داخلی
است و تعمیر اصولی آن نیازمند تخصص در الکترونیک قدرت، PWM، تست IGBT، تحلیل باس DC و عیبیابی صنعتی میباشد.
چرا اینورتر TETA-MA610 روشن نمیشود؟
معمولاً خرابی پاور داخلی، فیوز یا پل دیود عامل اصلی است.
رایجترین خرابی اینورتر MA610 چیست؟
سوختن IGBT و خرابی خازن باس DC.
آیا تعمیر اینورتر TETA مقرونبهصرفه است؟
در بسیاری موارد بله، مخصوصاً اگر برد کنترل سالم باشد.
علت خطای OC در اینورتر TETA چیست؟
اتصال کوتاه موتور، خرابی IGBT یا اضافه بار.
